Oprawy łożyskowe UCP, UCF, UCFL, UCT i wkłady UC: jak dobrać

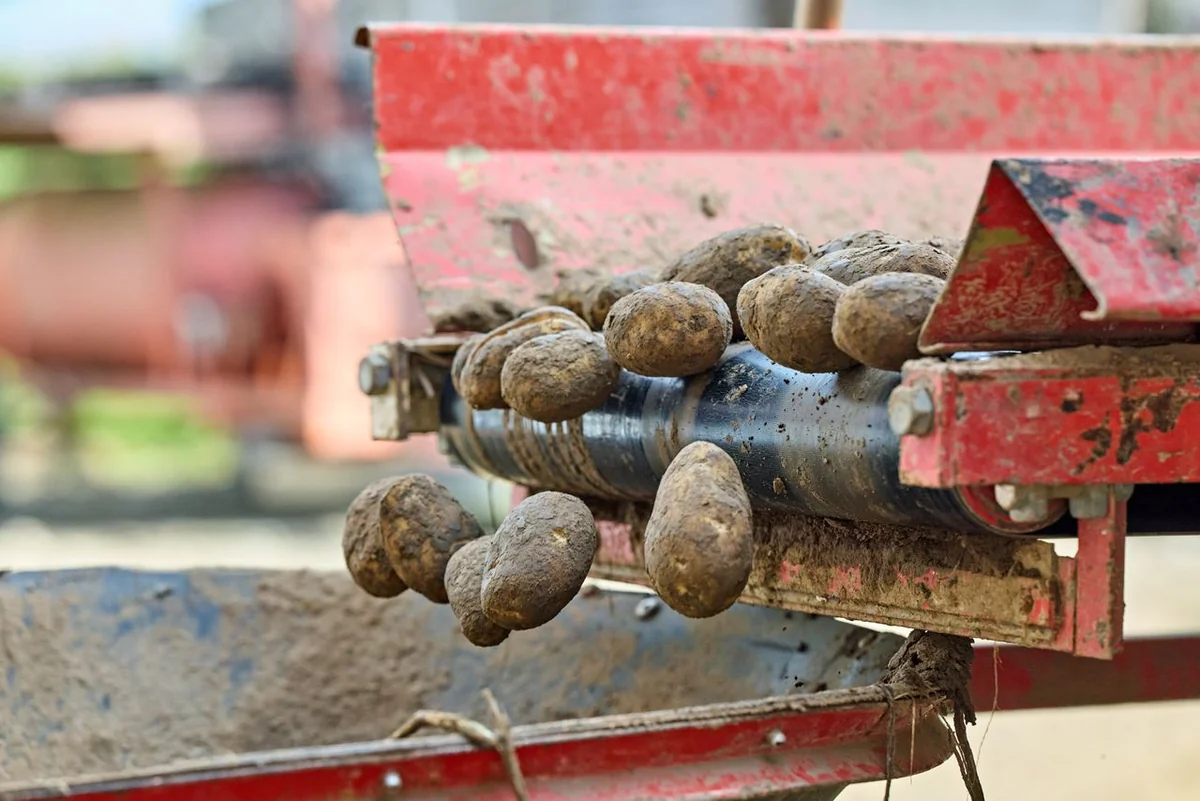

Oprawy łożyskowe UCP, UCF, UCFL i UCT to gotowe zespoły: wkład UC osadzony w żeliwnej oprawie, którą przykręca się do ramy maszyny. Spotkasz je w przenośnikach, maszynach rolniczych i wentylatorach. Wyjaśniamy, co znaczą oznaczenia, jak dobrać wkład do wałka, zamocować go wkrętami dociskowymi i smarować. Dane pochodzą z katalogów SKF, NTN i JTEKT (KOYO).

Oprawy łożyskowe UCP, UCF, UCFL i UCT: z czego się składają

Zespół ma dwie części. Wkład to uszczelnione łożysko kulkowe z kulistą powierzchnią zewnętrzną i poszerzonym pierścieniem wewnętrznym (SKF: Y-bearing). Oprawa ma kuliste gniazdo, więc wkład może się w niej wychylić i skompensować niewspółosiowość wałka.

SKF opisuje wkłady jako łożyska serii 62 i 63 z wypukłym pierścieniem zewnętrznym, a ich wymiary normuje ISO 9628 (oprawy: ISO 3228). Wkład UC205 ma otwór 25 mm i średnicę zewnętrzną 52 mm, jak łożysko 6205 o wymiarach 25×52×15 mm, ale jest szerszy (34,1 mm) i kulisty, więc nie zastąpi zwykłego 6205. Poszerzony pierścień mieści dwa wkręty dociskowe i według SKF mniej się przechyla na wałku. Wkład ma uszczelnienie gumowe i odrzutnik (flinger), a SKF podkreśla znaczenie uszczelnień, bo takie łożyska powstały pierwotnie dla rolnictwa.

Jak czytać oznaczenia UCP205, UCF208, UCFL207 i UCT206

Oznaczenie składa się z kodu wkładu, litery typu oprawy i kodu wielkości. NTN i KOYO zapisują zespoły w tym samym układzie (KOYO powołuje się na JIS B 1557). Tabela rozkłada na części przykład UCP205D1.

Kod otworu czyta się tak: 01 to 12 mm, 02 to 15 mm, 03 to 17 mm, a od 04 mnoży się go przez 5 (06 to 30 mm, 10 to 50 mm). Wałek zmierzysz suwmiarką, jak opisuje poradnik o mierzeniu łożysk.

SKF zapisuje podobne zespoły na wałek 25 mm inaczej: SY 25 TF (wkład YAR 205-2F) to oprawa stojąca, FY 25 TF kołnierz kwadratowy, FYTB 25 TF kołnierz rombowy, a TU 25 TF napinająca. Litera J w SYJ, FYJ, FYTJ i TUJ oznacza wymiary wg JIS.

Typy opraw: UCP, UCF, UCFL i UCT

Typ wybierasz według sposobu przykręcenia.

UCP: oprawa stojąca

UCP ma podstawę z dwoma otworami i mocuje się ją do powierzchni równoległej do wałka. KOYO nazywa ją najbardziej typową oprawą i wskazuje zastosowanie w napędach i urządzeniach przemysłowych.

UCF i UCFL: oprawy kołnierzowe

UCF ma kołnierz kwadratowy z czterema otworami, a UCFL rombowy z dwoma. Oba przykręca się do powierzchni prostopadłej do wałka. UCFL zajmuje mniej miejsca, a według KOYO rozstaw jej otworów odpowiada rozstawowi przeciwległych otworów UCF, więc oprawy są kompatybilne. Dla rozmiaru 205 to około 99 mm po przekątnej kwadratu otworów o boku 70 mm.

UCT: oprawa napinająca

UCT ma rowek ślizgowy: korpus przesuwa się w prowadnicy ramy, co pozwala ustawić oś wałka. KOYO wskazuje przenośniki taśmowe. NTN opisuje montaż: oprawę wkłada się w szynę ramy, dodaje śrubę regulacyjną z nakrętką i blokuje stożkowym kołkiem.

Inne warianty

• UCFC: kołnierz okrągły z centrowaniem, do obrotowych bębnów i rolek (KOYO).
• UCPH i UCPA: UCPH ma wyższą oś, a UCPA podstawę z otworami gwintowanymi, gdy brakuje miejsca (KOYO).
• UCC: oprawa kasetowa, przesuwa się osiowo jako łożysko ruchome (KOYO).
• UCHA: oprawa wisząca, łożysko pośrednie przenośnika ślimakowego (KOYO).

Wymiary opraw: rozstaw otworów, długość i szerokość wkładu

Podobne oznaczenia nie zawsze oznaczają te same wymiary. Tabela zestawia zespoły na wałek 25 mm: J to rozstaw otworów, a L całkowita długość oprawy (w mm; w kartach NTN dla UCFL to wymiar H).

Kołnierze kwadratowe mają ten sam rozstaw otworów i długość, a rombowy FYTB jest o 6 mm krótszy niż UCFL. W oprawach stojących rozstaw otworów różni się o 2–3 mm, a długość nawet o 10 mm. SKF opisuje otwory w podstawie jako podłużne, więc drobną różnicę da się czasem wyrównać, ale przed zamianą przyłóż oprawę do ramy.

Szerokość wkładu też bywa różna: UC205 i YAR 205-2F mają po 34,1 mm, ale UC213 ma 65,1 mm (KOYO), a YAR 213-2F 68,3 mm (SKF). Zamiany między markami opisuje poradnik o zamiennikach łożysk.

Wałek i wkład UC: pasowanie, nośność i wychylenie

Tolerancja wałka

Otwór wkładu ma dodatnią odchyłkę, więc wkład nasuwa się na wałek z luzem: według SKF dla wkładu YAR o otworze 18–31,75 mm wynosi ona od +5 do +18 µm. Wałek h7 (0 do −21 µm dla 25 mm) daje więc luz około 5–39 µm. Im luźniejsze pasowanie, tym niższa dozwolona prędkość.

P to obciążenie równoważne, a C nośność dynamiczna. JTEKT (KOYO) wiąże wybór z wartością dn, czyli średnicą otworu w milimetrach razy obroty na minutę: do 60 000 zaleca h8, do 100 000 h7, do 120 000 h6, a powyżej j6. Przy dużym obciążeniu (Pr/Cr > 0,12), drganiach lub udarach KOYO zaleca pasowanie ciaśniejsze: k6, k7 lub m6.

Nośność i wychylenie

UC205 ma nośność dynamiczną 14,0 kN i statyczną 7,85 kN (NTN, KOYO). Wkręty dociskowe przenoszą obciążenie osiowe do około 20% nośności dynamicznej, jeśli wałek nie jest hartowany, a wkręty są prawidłowo dokręcone (SKF). Przy dużym obciążeniu osiowym lub drganiach KOYO zaleca wałek stopniowany i docisk nakrętką.

Samonastawność zależy od producenta: KOYO podaje 3° (z osłoną 1°), NTN ±2° (z osłoną ±1°), a SKF do 5°, gdy dosmarowywanie nie jest potrzebne, i do 2°, gdy jest potrzebne. Zespoły nie przejmują wydłużenia wału. Przy długim lub nagrzewanym wale KOYO zaleca jeden zespół ruchomy: wkręt z końcówką czopową (G6) w rowku wału albo oprawę UCC (przy większych obrotach i drganiach).

Mocowanie na wałku: wkręty dociskowe, tuleja lub pierścień mimośrodowy

Wkład można zamocować na trzy sposoby; najprostsze są dwa wkręty dociskowe.

Montaż wkrętów dociskowych krok po kroku

1. Sprawdź wałek (bez zadziorów i wygięć) oraz podłoże: sztywne, płaskie, o chropowatości Ra ≤ 12,5 µm. Nierówna rama odkształca oprawę i łożysko (NTN, SKF).
2. Upewnij się, że końcówki wkrętów nie wystają do otworu wkładu. Nasuń zespół na wałek prosto, bez obracania i bez uderzeń w odrzutnik (NTN).
3. Ustaw oba zespoły względem wałka i dokręć śruby podstawy: w UCP205 to M10, momentem 12–21 N·m (KOYO).
4. Dokręć oba wkręty pierwszego wkładu równomiernie momentem z tabeli, obróć wałek ręką i dokręć wkręty drugiego.
5. Zrób próbny rozruch bez obciążenia, a potem pod obciążeniem. Słuchaj hałasu i kontroluj drgania oraz temperaturę (KOYO).

Wartości różnią się między producentami, więc weź moment z karty producenta swojego wkładu. Zbyt mocne dokręcenie deformuje pierścień wewnętrzny i zmniejsza luz łożyska (NTN). Przy drganiach, rewersie lub częstych rozruchach wykonaj w wałku płaskie gniazdo pod wkręty (KOYO; NTN podaje głębokość 0,2–0,5 mm). Ogólne zasady montażu opisuje poradnik o montażu i demontażu łożysk.

Smarowanie opraw łożyskowych: smar, ilość i odstępy

Wkład jest fabrycznie napełniony smarem i uszczelniony. SKF uznaje dosmarowywanie za zbędne, gdy obciążenia i obroty są umiarkowane, nie ma drgań, a temperatura wynosi 40–55 °C; zaleca je przy wilgoci, zanieczyszczeniach, dużych obciążeniach, wysokich obrotach i temperaturze powyżej 55 °C. Fabryczny smar jest zwykle litowy (SKF: litowo-wapniowy na oleju mineralnym). Zakres temperatur: SKF podaje dla smaru od −30 do +120 °C (uszczelnienia stykowe do +100 °C), NTN dla zespołu od −15 do +100 °C, a KOYO od −20 do +100 °C.

Jak dosmarować

• Tłocz smar powoli do pracującego łożyska, aż świeży smar zacznie wychodzić przez uszczelnienie; zbyt szybkie tłoczenie może je uszkodzić (SKF).
• Używaj smaru o tym samym zagęszczaczu co fabryczny: mieszanie różnych mydeł pogarsza smarowanie (KOYO).
• Nie przekraczaj zalecanej ilości: nadmiar nagrzewa łożysko i wycieka. KOYO podaje 0,8 g dla UC205, 1,3 g dla UC206, 1,8 g dla UC207 i 2,3 g dla UC208 (uszczelnienie potrójne: 1,5 raza więcej).
• Oprawy z blachy tłoczonej nie mają smarownicy (SKF). Na wałach pionowych skróć odstępy o około 50% (SKF).

KOYO podaje orientacyjne odstępy dla standardowego wkładu ze smarem litowym, pracującego 8–10 godzin na dobę. Przy innym czasie pracy przelicz je proporcjonalnie.

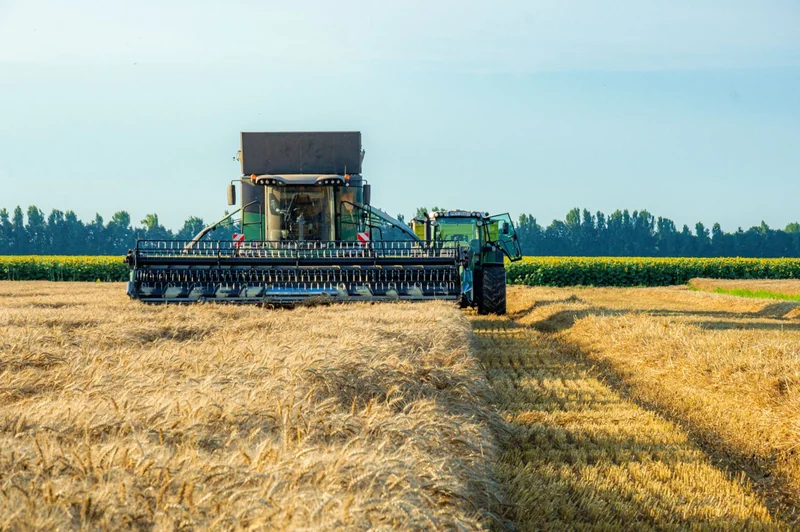

Zastosowania w maszynach rolniczych i na przenośnikach

SKF wymienia jako typowe zastosowania zespołów z wkładem maszyny rolnicze, sprzęt budowlany, przenośniki, maszyny włókiennicze, wentylatory oraz urządzenia do przetwórstwa i pakowania żywności.

NTN podaje wynik własnego testu pyłowego (tlenek glinu): wkład UC205 pracował do zablokowania pyłem 1 308 godzin, a łożysko 6205LLU 133 godziny. To wynik producenta w określonych warunkach, ale ilustruje działanie podwójnego uszczelnienia z odrzutnikiem. Wersje z potrójną wargą chronią mocniej kosztem tarcia: NTN dopuszcza dla wersji wysokomomentowej dn do 21 000, a dla niskomomentowej do 36 000.

Zasady doboru uszczelnień opisuje poradnik o uszczelnieniach 2RS i 2Z. Standardowy wkład UC ma luz CN, a wersja na wysokie temperatury (KOYO: D1K2, do +180 °C) luz C4; różnice wyjaśnia poradnik o luzie promieniowym.

Jak dobrać oprawę łożyskową: lista kontrolna

1. Wałek. Zmierz średnicę lub odczytaj kod otworu ze starego wkładu i dobierz tolerancję.
2. Typ oprawy. Powierzchnia równoległa do wałka to UCP, prostopadła to UCF lub UCFL, a regulacja osi to UCT.
3. Wymiary. Zmierz rozstaw otworów, długość i wysokość osi starej oprawy (UCP205: 36,5 mm) i porównaj z katalogiem.
4. Wkład. Sprawdź szerokość B (zwłaszcza od rozmiaru 213), uszczelnienie i luz.
5. Środowisko. Przy pyle i błocie wybierz uszczelnienie potrójne lub osłonę, przy wodzie i korozji wersję ze stali nierdzewnej (KOYO: seria S6), a przy wysokich obrotach uszczelnienie bezstykowe.
6. Materiał oprawy. Żeliwo znosi większe obciążenia i udary, a blacha tłoczona (SKF) nadaje się do lekkich i umiarkowanych obciążeń, bez smarownicy.
7. Obsługa i obciążenie. Zdecyduj, czy potrzebna jest smarownica, i sprawdź nośność w karcie (UC205: 14,0 kN).

Najczęstsze pytania

Czym różni się UCP od UCF i UCFL?

Wkład UC jest taki sam, różni się sposób przykręcenia. UCP stoi na podstawie z dwoma otworami i pasuje do powierzchni równoległej do wałka, a UCF (cztery otwory) i UCFL (dwa otwory) przykręca się do powierzchni prostopadłej.

Czy wkład UC205 to to samo co łożysko 6205?

Nie. Oba mają otwór 25 mm i średnicę zewnętrzną 52 mm, ale UC205 jest szerszy (34,1 mm wobec 15 mm), ma kulistą powierzchnię zewnętrzną, poszerzony pierścień z wkrętami i odrzutnik. Pracuje w oprawie z kulistym gniazdem, więc zwykły 6205 go nie zastąpi.

Czy mogę zamienić oprawę UCF na UCFL?

Pod względem rozstawu otworów tak: KOYO opisuje te oprawy jako kompatybilne, bo rozstaw dwóch otworów UCFL odpowiada przekątnej UCF (około 99 mm dla rozmiaru 205). Sprawdź jednak średnicę otworów (NTN: UCFL205 16 mm, UCF205 12 mm) i kształt kołnierza.

Ile wkrętów dociskowych ma wkład UC?

Dwa, rozstawione co 120° (SKF). Dla wkładu YAR 205 SKF podaje klucz 3 mm i moment 4 N·m; inne rozmiary są w tabeli momentów.

Czy mogę wymienić sam wkład, bez oprawy?

Tak, jeśli oprawa jest sprawna. Według NTN dokręć wkręty do oporu, wychyl wkład o 90° i wyjmij przez wycięcie, a nowy wprowadź odwrotnie. SKF dodaje, że otwór smarowania po stronie wkrętów nie może pokrywać się z wycięciem w oprawie, bo smar będzie wyciekał.

Podsumowanie

• Oprawa łożyskowa to wkład UC w oprawie: UCP jest stojąca, UCF i UCFL mają kołnierz, a UCT jest napinająca.
• Kod otworu od 04 mnożysz przez 5, więc UC205 to wałek 25 mm.
• Wałek wykonuj w tolerancji h6, h7 lub h8 zależnie od obciążenia i obrotów, bo luźniejsze pasowanie obniża dozwoloną prędkość.
• Wkręty dociskowe dokręcaj momentem z karty producenta wkładu: wartości SKF i KOYO się różnią.
• Przed zamianą marki zmierz rozstaw otworów, długość oprawy i szerokość wkładu.
• Pył i błoto wymagają uszczelnienia potrójnego lub osłony oraz dosmarowywania, a oprawy z blachy tłoczonej nie mają smarownicy.

Źródła

• SKF, Y-bearings and Y-bearing units, PUB BU/P1 13728 EN, 2013.
• NTN, Bearing Units Handbook, plik 9011E.pdf.
• JTEKT (KOYO), Insert Bearing Units, CAT. NO. BS006EN-0DS-A.
• NTN Bearing Corp. of America, karty produktów UCP205D1, UCF205, UCFL205 i UCT205.
• ISO 9628 (wkłady) i ISO 3228 (oprawy): normy wymiarowe, w wydaniach ISO 9628:2006 i ISO 3228:1993 podanych w katalogu SKF.

Dane katalogowe sprawdzono 5.10.2026. Przed zakupem potwierdź parametry w karcie producenta.
