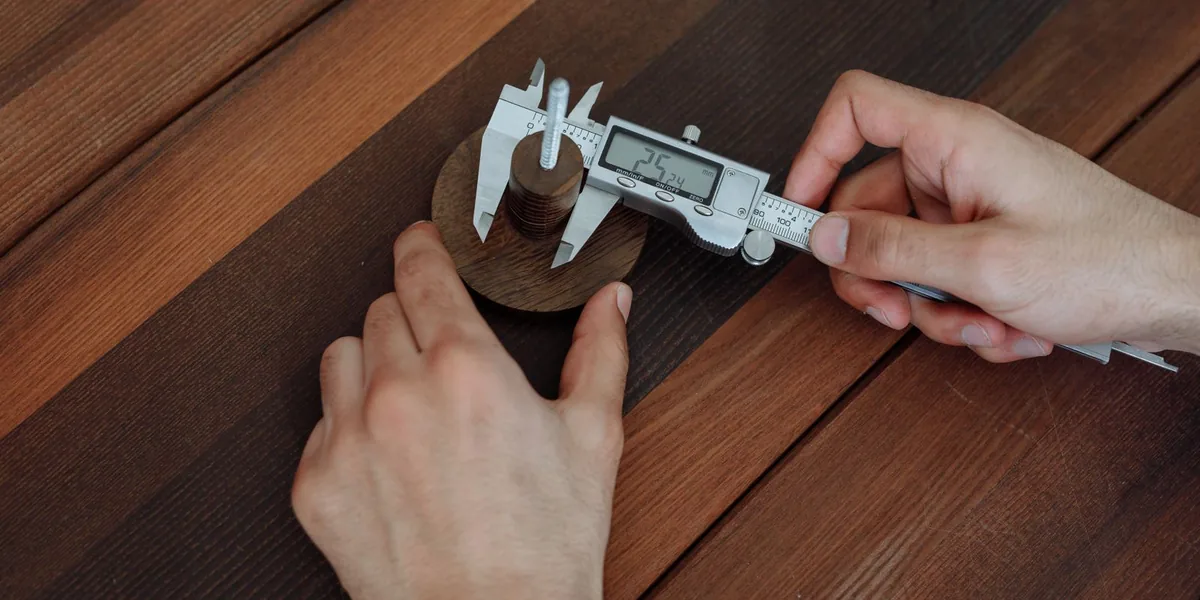

Jak zmierzyć łożysko, gdy oznaczenie na pierścieniu jest starte albo nieczytelne? Wystarczy suwmiarka i trzy liczby: średnica otworu d, średnica zewnętrzna D oraz szerokość B. Poniżej pokazujemy, jak je zmierzyć, jakiej dokładności się spodziewać i jak z wymiarów ustalić oznaczenie.
Cały pomiar zajmuje kilka minut i wymaga tylko czystego łożyska. W dalszej części znajdziesz tabelę tolerancji, przykład wyszukiwania po wymiarach 25 × 52 × 15 mm oraz opis łożysk calowych, miniaturowych i stożkowych.
Trzy wymiary łożyska: d, D i B
Każde łożysko toczne opisują trzy główne wymiary. d to średnica otworu (po niej łożysko wchodzi na wałek), D to średnica zewnętrzna (po niej łożysko wchodzi w obudowę), a B to szerokość pierścieni. Wymiary te są znormalizowane przez ISO: dla łożysk promieniowych (poza stożkowymi) w normie ISO 15, dla stożkowych w ISO 355, a dla wzdłużnych w ISO 104. Dzięki temu łatwiej wymienić łożysko na odpowiednik innego producenta. Normy nie obejmują natomiast budowy wewnętrznej, czyli na przykład liczby kulek czy rodzaju klatki.
| Symbol | Co oznacza | Czym mierzysz |
|---|---|---|
| d | średnica otworu, czyli nominalna średnica wałka | szczęki wewnętrzne (górne) |
| D | średnica zewnętrzna, czyli średnica gniazda w obudowie | szczęki zewnętrzne |
| B | szerokość łożyska promieniowego, np. kulkowego zwykłego | szczęki zewnętrzne na płaskich czołach pierścieni |
| T | całkowita szerokość łożyska stożkowego | szczęki zewnętrzne |
| H lub T | wysokość łożyska wzdłużnego (NTN oznacza ją T, SKF oznacza H) | szczęki zewnętrzne |
Łożyska stożkowe mają w tabelach wymiar T zamiast B, a wzdłużne wysokość (H lub T, zależnie od producenta). Dla otworu 25 mm i średnicy zewnętrznej 47 mm istnieją oba rodzaje: stożkowe 32005 X (T = 15 mm) i wzdłużne kulkowe 51205 (wysokość 15 mm). Mają takie same trzy wymiary, a są to dwa różne typy łożysk.
Czym mierzyć łożysko i jakiej dokładności się spodziewać
Do łożysk o średnicy zewnętrznej do 150 mm wystarczy typowa suwmiarka o zakresie 150 mm i czysta ściereczka. Suwmiarka cyfrowa ułatwia odczyt, a noniuszowa nie potrzebuje baterii i też się sprawdza. Mikrometr mierzy dokładniej, ale do rozpoznania rozmiaru łożyska zwykle nie jest potrzebny.
Producenci podają dla suwmiarek cyfrowych o zakresie 150 mm dopuszczalny błąd rzędu ±0,02 mm; taką wartość (EMPE) podaje na przykład Mitutoyo w katalogu serii ABSOLUTE Digimatic 500, a dla błędu przesunięcia szczęk (SMPE) ±0,04 mm. W warsztacie dochodzą jeszcze docisk szczęk, brud i ukośne ustawienie, dlatego przyjmij margines ±0,05 mm (to zasada praktyczna, a nie wartość katalogowa). Taki margines z zapasem wystarcza, bo rozmiary łożysk kulkowych zwykłych różnią się między sobą o co najmniej 1 mm (szczegóły w sekcji o tolerancjach).
Jak zmierzyć łożysko krok po kroku
1. Oczyść i obejrzyj łożysko
Zetrzyj ze zdjętego łożyska smar i brud suchą ściereczką, bo zanieczyszczenia na powierzchniach pomiarowych zafałszują wynik. Łożysk z blaszkami lub uszczelnieniami nie myj w rozpuszczalniku: są fabrycznie wypełnione smarem, a katalog NTN zaznacza, że takich łożysk nie wolno czyścić. Sprawdź też, czy pierścienie nie są zdeformowane i czy nie mają zadziorów.
2. Zmierz średnicę zewnętrzną D
Rozsuń duże szczęki zewnętrzne, obejmij nimi pierścień zewnętrzny i dosuń je lekko, bez zaciskania. Odczytaj wynik. Powtórz pomiar w dwóch lub trzech miejscach, obracając łożysko o około 90°, ponieważ zużyty pierścień bywa lekko owalny.
3. Zmierz średnicę otworu d
Zamknij małe szczęki wewnętrzne (górne), włóż je w otwór i rozsuwaj, aż dotkną ścianek. Poruszaj suwmiarką delikatnie na boki i odczytaj największą wartość, bo właśnie ona jest średnicą, a nie cięciwą. Przy otworach rzędu kilku milimetrów pomiar szczękami wewnętrznymi jest mniej dokładny, więc potwierdź wynik oznaczeniem na pierścieniu.
4. Zmierz szerokość B
Obejmij pierścienie szczękami zewnętrznymi tak, aby dotykały płaskich czół obu pierścieni, a nie uszczelki, blaszki ani klatki. W zwykłych łożyskach kulkowych szerokość z uszczelnieniem lub blaszkami jest taka sama jak w wersji otwartej: w tabeli NTN dla 6205 jest jedna szerokość 15 mm dla wykonania otwartego, ZZ, LLB, LLH i LLU. Wyjątkiem są łożyska miniaturowe, opisane niżej.
5. Zapisz wyniki i zaokrąglij do wymiaru znormalizowanego
Zapisz trzy liczby z dokładnością do 0,1 mm i zaokrąglij je do najbliższego wymiaru z tabel. Odczyty 24,98 / 51,97 / 14,91 mm odpowiadają więc łożysku 25 × 52 × 15 mm. W łożyskach kulkowych zwykłych wymiary d, D i B są zwykle liczbami całkowitymi; wyjątkiem są niektóre małe łożyska z szerokością w połówkach milimetra, a w innych typach zdarzają się dalsze wartości ułamkowe (omówione niżej).
Tolerancje łożysk: dlaczego wynik nie wychodzi co do setnej
Łożyska są wykonywane z tolerancjami, a łożyska ogólnego przeznaczenia mają klasę dokładności Normal (ISO 492; w katalogu NTN to klasa 0). Poniższe wartości dotyczą łożyska 6205 i pochodzą z tabeli tolerancji NTN, której wymagania są na poziomie ISO 492. Jeden mikrometr (µm) to 0,001 mm.
| Wymiar łożyska 6205 | Nominał | Tolerancja (klasa Normal) | Zakres w mm |
|---|---|---|---|
| Średnica otworu d | 25 mm | 0 do −10 µm | 24,990–25,000 |
| Średnica zewnętrzna D | 52 mm | 0 do −13 µm | 51,987–52,000 |
| Szerokość B (pierścień wewnętrzny) | 15 mm | 0 do −120 µm | 14,880–15,000 |
Tolerancje d i D dotyczą średniej średnicy w jednej płaszczyźnie, a pojedynczy odczyt zależy jeszcze od owalności pierścienia, dlatego mierzy się w kilku miejscach. Odchyłki średnic (do 0,013 mm) razem z błędem suwmiarki dają łącznie kilka setnych milimetra, więc 24,98 i 51,97 mm to nadal 25 i 52 mm. Szerokość może być mniejsza od nominalnej nawet o 0,12 mm, zatem B = 14,9 mm mieści się w tolerancji dla łożyska 15 mm.
Każde dwa rozmiary łożysk kulkowych zwykłych z naszych tabel różnią się w co najmniej jednym wymiarze o minimum 1 mm, na przykład 6001 (12 × 28 × 8 mm) i 16001 (12 × 28 × 7 mm). Dlatego pomiar z błędem rzędu 0,1 mm nie myli rozmiarów. Wyszukiwarka sklepu postępuje podobnie: gdy nie ma dokładnego trafienia, rozszerza zakres do ±0,2 mm, a potem do ±0,5 mm i zaznacza, że wyniki są przybliżone.
Jak z wymiarów znaleźć oznaczenie łożyska
Gdy masz trzy liczby, szukasz oznaczenia. W oznaczeniu łożyska kulkowego zwykłego dwie ostatnie cyfry to kod otworu (np. 05 w 6205), a cyfry przed nimi wskazują typ i serię wymiarową. Pełny opis zapisów znajdziesz w poradniku Jak czytać oznaczenia łożysk.
Od kodu 04 w górę średnica otworu to kod razy 5 mm, a kody 00, 01, 02 i 03 oznaczają 10, 12, 15 i 17 mm. Dla otworu 25 mm kod to 05, a konkretną serię wskazują D i B.
| Oznaczenie | Seria | d × D × B (mm) |
|---|---|---|
| 61805 | 618 | 25 × 37 × 7 |
| 61905 | 619 | 25 × 42 × 9 |
| 16005 | 160 | 25 × 47 × 8 |
| 6005 | 60 | 25 × 47 × 12 |
| 6205 | 62 | 25 × 52 × 15 |
| 6305 | 63 | 25 × 62 × 17 |
| 6405 | 64 | 25 × 80 × 21 |
Jeśli łożysko jest kulkowe zwykłe, zmierzone 25 × 52 × 15 mm wskazują serię 62, czyli 6205. Uszczelnienie widać gołym okiem: gumowa uszczelka to oznaczenie 2RS, metalowa blaszka to 2Z (ZZ), a różnice opisuje poradnik o uszczelnieniach 2RS, 2Z, 2RZ i 2RSL. Warianty ze stykowym uszczelnieniem znajdziesz na stronie 6205 2RS. Wszystkie rozmiary i typy łożysk z tego zestawu liczb pokazuje strona łożyska 25×52×15 mm.
Czego suwmiarka nie pokaże? Luzu promieniowego (CN, C3, C4) nie zmierzysz nią: informuje o nim sufiks w oznaczeniu, opisany w poradniku o luzie promieniowym C3, CN i C4. Przy okazji pomiaru zanotuj więc także typ uszczelnienia i wszystkie napisy na pierścieniach, nawet niewyraźne. Razem z wymiarami zwykle pozwalają jednoznacznie wskazać łożysko.
Łożyska calowe i inne nietypowe wymiary
Wymiary w calach
Jeśli suwmiarka pokazuje liczby w rodzaju 12,7 / 28,575 / 7,938 mm, to znak, że łożysko najpewniej jest calowe. Jeden cal to 25,4 mm, więc pół cala to 12,7 mm. Typowy przykład to R8 o wymiarach 1/2 × 1-1/8 × 5/16 cala, czyli 12,7 × 28,575 × 7,938 mm.
Nie zaokrąglaj takiego wyniku do rozmiaru metrycznego. R8 ma otwór 12,7 mm, a najbliższe metryczne łożysko 6001 (12 × 28 × 8 mm) ma otwór 12 mm, więc nie wejdzie na wałek 12,7 mm. Łożysk calowych nie szuka się w tabelach metrycznych, bo nie mają tam odpowiedników. Jeśli masz takie łożysko, napisz do nas, podając wymiary i dołączając zdjęcie.
Ułamkowe wymiary w łożyskach metrycznych
Nie każde metryczne łożysko ma okrągłe wymiary. Dwurzędowe łożysko skośne 3205 (w katalogu NTN pod oznaczeniem 5205S) ma wymiary 25 × 52 × 20,6 mm, a stożkowe 30205 ma całkowitą szerokość T = 16,25 mm. W takich przypadkach nie zaokrąglaj szerokości do pełnych milimetrów, tylko porównaj ją z tabelą producenta.
Łożyska miniaturowe
Według katalogu NTN najczęściej stosowane miniaturowe i małe łożyska (otwór poniżej 10 mm) z blaszkami lub uszczelnieniem są na ogół o 1–2 mm szersze niż wersje otwarte. W tabeli NTN łożysko 688 (oznaczone tam 688A) ma szerokość 4 mm w wykonaniu otwartym i 5 mm z blaszkami ZZ, a 608 ma 7 mm w obu wersjach. Przy łożyskach z otworem poniżej 10 mm porównuj więc szerokość z wykonaniem, które faktycznie masz: otwartym, z blaszkami albo z uszczelnieniem. Szerokości takich łożysk bywają też podawane różnie przez różnych producentów.
Pomiar łożyska zamontowanego w maszynie
Jeśli łożyska nie da się wyjąć, zmierz to, co jest dostępne: średnicę wałka (odpowiada otworowi d), średnicę gniazda w obudowie (odpowiada D) i wolną szerokość miejsca, w którym łożysko siedzi (przybliża B). Taki wynik jest przybliżony. Wałek i gniazdo mają własne klasy tolerancji pasowania, więc ich wymiary mogą różnić się od d i D o setne części milimetra.
Pasowania wałka i obudowy dobiera się według katalogu producenta łożyska. Jeśli możesz, zdemontuj łożysko i zmierz je bezpośrednio. Do demontażu użyj odpowiedniego ściągacza albo prasy i nie uderzaj młotkiem bezpośrednio w pierścień.
Najczęstsze błędy przy pomiarze
- Jeden pomiar w jednym miejscu zamiast kilku z obrotem łożyska o 90°.
- Zbyt mocny docisk albo ukośne ustawienie szczęk, które zawyżają wynik.
- Niezerowana suwmiarka cyfrowa: przed pomiarem zamknij szczęki i sprawdź, czy wyświetlacz pokazuje 0,00.
- Pomiar przez warstwę smaru lub brudu na pierścieniach.
- Pomylenie szczęk: zewnętrzne służą do D i B, wewnętrzne do d.
- Założenie, że ten sam rozmiar oznacza ten sam typ łożyska.
- Zaokrąglenie wymiaru calowego do metrycznego.
Najczęstsze pytania
Czym zmierzyć łożysko?
Zwykła suwmiarka 150 mm wystarcza do łożysk o średnicy zewnętrznej do 150 mm. Mikrometr daje wyższą dokładność, ale do rozpoznania rozmiaru nie jest potrzebny, bo tolerancje wykonania są mniejsze niż różnice między rozmiarami.
Czy do znalezienia oznaczenia wystarczą wymiary d, D i B?
Nie zawsze. Te same trzy liczby mają łożyska różnych typów, np. 6205, 7205, 1205 i NU205 dla 25 × 52 × 15 mm. Sprawdź dodatkowo napisy na pierścieniu, liczbę rzędów kulek i budowę łożyska.
Czy szerokość B łożyska 2RS jest inna niż otwartego?
W zwykłych łożyskach kulkowych nie, bo katalog podaje jedną szerokość dla wykonania otwartego i uszczelnionego. W łożyskach miniaturowych wersje z blaszkami lub uszczelnieniem bywają o 1–2 mm szersze, więc sprawdź tabelę dla konkretnego rozmiaru.
Dlaczego zmierzona szerokość jest nieco mniejsza niż w tabeli?
Tolerancja szerokości pierścienia wewnętrznego dla łożyska 6205 w klasie Normal wynosi od 0 do −0,12 mm. Szerokość może więc być mniejsza od nominalnej, ale nie powinna być od niej większa.
Co zrobić, gdy wymiary nie pasują do żadnego łożyska z tabeli?
Sprawdź, czy to nie łożysko calowe lub z ułamkową szerokością, i zmierz jeszcze raz w kilku miejscach. Jeśli nadal nie pasuje, napisz do nas na adres qarybiznes@gmail.com albo zadzwoń pod numer 533 886 972. Podaj wymiary d, D i B, zdjęcie łożyska z obu stron oraz miejsce zastosowania.
Podsumowanie
- Mierz trzy wymiary: d szczękami wewnętrznymi oraz D i B szczękami zewnętrznymi, każdy w kilku miejscach.
- Przyjmij margines pomiaru ±0,05 mm i zaokrąglij wynik do wymiaru znormalizowanego.
- Tolerancje klasy Normal (np. 0 do −10 µm dla otworu 25 mm) są mniejsze niż różnice między sąsiednimi rozmiarami łożysk kulkowych.
- Te same wymiary mają różne typy łożysk, więc sprawdź także oznaczenie, budowę i uszczelnienie.
- Wartości ułamkowe (12,7 mm) wskazują na łożysko calowe, a w łożyskach miniaturowych wersje uszczelnione bywają szersze od otwartych.
- Luzu promieniowego nie zmierzysz suwmiarką, odczytasz go z oznaczenia.
Nie możesz dopasować łożyska po wymiarach? Napisz na adres qarybiznes@gmail.com lub zadzwoń pod numer 533 886 972, a pomożemy ustalić oznaczenie.
Źródła
- NTN, katalog łożysk tocznych, rozdz. 5: wymiary gabarytowe i kody oznaczeń
- NTN, katalog łożysk tocznych, rozdz. 6: tolerancje łożysk (tabela 6.4)
- NTN, katalog łożysk tocznych, rozdz. 7: pasowania łożysk
- NTN, katalog łożysk tocznych, rozdz. 15: obsługa i montaż łożysk
- NTN, łożyska kulkowe zwykłe (6005, 6205, 6305, 6405)
- NTN, łożyska kulkowe miniaturowe i małe (688, 608)
- NTN, łożyska kulkowe skośne (7205, 5205S)
- NTN, łożyska kulkowe wahliwe (1205)
- NTN, łożyska walcowe (NU205)
- NTN, łożyska stożkowe (32005X, 30205)
- NTN, łożyska wzdłużne (51205)
- NTN Americas, R8ZZ (12,7 × 28,575 × 7,938 mm)
- Mitutoyo, katalog suwmiarek Digimatic (seria 500, błąd ±0,02 mm)
- ISO 15, łożyska toczne promieniowe, wymiary gabarytowe
- ISO 355, łożyska stożkowe, wymiary gabarytowe i oznaczenia serii
- ISO 104, łożyska wzdłużne, wymiary gabarytowe
- ISO 492, łożyska toczne promieniowe, tolerancje
- Dane wymiarów łożysk: baza danych lozysko projektu Łożyskownia.pl (rozmiary zweryfikowane wg katalogów NTN, 2026-10-05).
