Montaż i demontaż łożysk to etap, na którym łatwo uszkodzić nawet nowe łożysko, jeśli siła albo ciepło trafią w niewłaściwe miejsce. SKF podaje, że nieprawidłowe metody montażu odpowiadają za nawet 16% przedwczesnych uszkodzeń łożysk. Poniżej wyjaśniamy, jak dobrać pasowanie, wcisnąć łożysko przez tuleję lub prasą, nagrzać je w bezpiecznych temperaturach i zdjąć ściągaczem.
Przygotowanie do montażu łożyska
Zanim otworzysz opakowanie, przygotuj stanowisko i części współpracujące. Zanieczyszczenia wciśnięte w bieżnię powodują hałas i drgania (NTN), a wgniecenia i zadziory na wale lub w oprawie sprawiają, że łożysko nie siada prawidłowo.
- Rozpakuj łożysko tuż przed montażem i pracuj w czystych rękawicach (NTN, SKF). Nowego łożyska zwykle się nie myje, bo jest już czyste (SKF); wyjątek to np. smar niezgodny z konserwantem fabrycznym (SKF, NTN). Łożysk z uszczelnieniami po obu stronach nie wolno myć wcale (SKF, NTN).
- Usuń z wału i oprawy zadziory, rdzę i brud. Schaeffler uznaje ponadto za korzystną fazę wejściową 10–15° na krawędziach, które mogłyby utrudniać nasunięcie pierścienia.
- Zmierz wał i otwór oprawy w dwóch przekrojach i czterech kierunkach (SKF). Części i przyrząd powinny mieć tę samą temperaturę (SKF), bo wymiary łożysk NTN podaje dla 20 °C. Nie używaj łożyska jako sprawdzianu ani wału tak zużytego, że nie osadzi prawidłowo łożyska (SKF).
- Sprawdź, czy łożysko zgadza się z dokumentacją maszyny, także pod względem luzu i uszczelnień: pomoże poradnik Jak czytać oznaczenia łożysk. Wymiary starego łożyska zmierzysz suwmiarką: jak to zrobić.
- Przygotuj tuleję montażową (rurę dociskającą całą powierzchnię czołową pierścienia, NSK), młotek z tworzywa lub miedziany oraz prasę, jeśli ją masz. Pracuj w suchym i bezpyłowym miejscu, z dala od szlifierek (Schaeffler).
Pasowanie łożyska: ile wcisku na wale i w oprawie
Pasowanie mówi, czy pierścień łożyska siedzi na wale lub w oprawie z wciskiem, czy z luzem. Zapisuje się je symbolem tolerancji: małą literą dla wału (np. k5), wielką dla oprawy (np. H7). Zasada jest prosta: pierścień, który obraca się względem kierunku obciążenia (obciążenie obrotowe), musi mieć wcisk, a pierścień nieruchomy względem obciążenia (obciążenie stałe) może mieć luz (NTN, SKF). W łożysku kulkowym zwykle jeden z pierścieni zostaje luźny (NTN).
Przykład: łożysko 6205 na wale 25 mm
Łożysko 6205 ma wymiary 25 × 52 × 15 mm. Poniższe wartości dotyczą wału obracającego się w stałej oprawie, czyli pierścienia wewnętrznego z wciskiem.
| Miejsce | Warunek | Tolerancja | Wcisk (T) lub luz (L) w µm |
|---|---|---|---|
| Wał Ø25 | obciążenie normalne, P > 0,05 C | k5 | od 2 T do 21 T |
| Wał Ø25 | obciążenie lekkie, P ≤ 0,05 C | j6 | od 4 L do 19 T |
| Oprawa Ø52 | pierścień zewnętrzny stały | H7 | od 0 do 43 L |
| Oprawa Ø52 | kierunek obciążenia nieokreślony, obciążenie lekkie lub normalne | J7 | od 12 T do 31 L |
Wartości liczbowe pochodzą z tabeli 7.5 NTN (klasa 0, w ISO: Normal), a dobór tolerancji z tabel 2 i 5 SKF. Maksymalny wcisk nie powinien przekraczać 1/1000 średnicy wału (NTN), czyli 25 µm dla Ø25, więc k5 mieści się w tej granicy. Po montażu wcisk zmniejsza się jeszcze o 1–2,5 µm na wale szlifowanym i o 5–7 µm na obrobionym skrawaniem, bo powierzchnie się wygładzają (NTN).
Wcisk zmniejsza luz łożyska. SKF zaznacza, że przy normalnym i ciężkim obciążeniu (P > 0,05 C) takie pasowania często wymagają luzu większego od normalnego, np. C3: więcej w poradniku o luzie C3, CN i C4.
Montaż łożyska na zimno: tuleja, prasa, młotek
Montaż bez nagrzewania jest najprostszy i wystarcza dla małych łożysk. Schaeffler pisze, że łożyska do ok. 80 mm otworu można wcisnąć na wał prasą, a bez prasy łożyska do 50 mm można nasunąć lekkimi uderzeniami, jeśli pasowanie nie jest zbyt ciasne. Zaleca przy tym aluminiowe tuleje i plastikowe pierścienie montażowe zamiast bezpośrednich uderzeń.
Zasada jest jedna: siła działa na pierścień z wciskiem (Schaeffler, NTN, SKF). Przy montażu na wał wciskasz pierścień wewnętrzny, przy montażu w oprawę zewnętrzny, a gdy łożysko wchodzi w oba miejsca naraz, używasz tarczy dociskającej oba pierścienie w jednej płaszczyźnie.
- Lekko naoliwij miejsce osadzenia cienkim olejem (SKF).
- Ustaw łożysko prosto i załóż tuleję opartą na pierścieniu z wciskiem.
- Wciskaj równomiernie prasą albo uderzaj młotkiem z tworzywa lub miedzianym (NTN: nie stalowym) w tuleję. SKF zaleca rozkładać uderzenia równomiernie po obwodzie, żeby łożysko się nie przekosiło.
- Dociśnij pierścień do ramienia wału. Zaokrąglenie wału przy ramieniu nie może kolidować z krawędzią pierścienia (SKF).
- Obróć łożysko ręką: ma kręcić się lekko i równo (NSK). Zabezpiecz je osiowo, np. nakrętką lub pierścieniem osadczym (NTN).
Ile siły potrzeba
Dla 6205 na wale k5 siła wciskania wynosi kilka kiloniutonów. To obliczenie własne według wzoru NSK (5): K = ½ · µ · E · π · B · (1 − k²) · Δd, przy µ = 0,12 (wciskanie) i 0,18 (zdejmowanie), E = 208 000 MPa, B = 15 mm, (1 − k²) ≈ 0,43 (tab. 4 NSK, D/d = 2,08) oraz wcisku pomniejszonym o 2 µm na wygładzenie powierzchni (NTN, wał szlifowany). To szacunek: rzeczywista siła zależy od powierzchni i smarowania.
| Skuteczny wcisk | Siła wciskania | Siła zdejmowania |
|---|---|---|
| ok. 9,5 µm (środek zakresu k5 po odjęciu 2 µm) | ok. 2,4 kN | ok. 3,6 kN |
| ok. 19 µm (największy wcisk k5 po odjęciu 2 µm) | ok. 4,8 kN | ok. 7,2 kN |
Czego nie robić przy montażu łożyska: uderzanie i nacisk przez kulki
Producenci ostrzegają przede wszystkim przed dwoma błędami: naciskiem przekazanym przez kulki i uderzeniem bezpośrednio w pierścień. Hartowane pierścienie są wrażliwe na uderzenia (Schaeffler, NTN).
| Błąd | Skutek | Zamiast tego |
|---|---|---|
| Uderzanie młotkiem lub przebijakiem bezpośrednio w pierścień | wgniecenia, pęknięcia, nierówne osadzenie (NTN, SKF) | tuleja i młotek z tworzywa lub miedziany (nie stalowy); prasa, jeśli jest dostępna (Schaeffler) |
| Nacisk na pierścień z luźnym pasowaniem | siła idzie przez kulki i wgniata bieżnie (NTN, SKF, Schaeffler) | nacisk na pierścień z wciskiem albo tarcza na oba |
| Nagrzewanie palnikiem, opalarką lub otwartym ogniem | nierówne nagrzanie i brak kontroli temperatury (NTN, SKF) | nagrzewnica indukcyjna lub komora grzewcza |
| Nagrzewanie łożyska uszczelnionego w oleju lub powyżej 80 °C | uszkodzenie smaru i uszczelnień (NTN, Schaeffler, SKF) | montaż na zimno albo nagrzewnica do 80 °C |
| Mycie łożyska z uszczelnieniami po obu stronach | wypłukany smar fabryczny (SKF, NTN) | zostaw łożysko w opakowaniu do montażu |
| Obracanie brudnego łożyska, także sprężonym powietrzem | brud wgniata się w bieżnie: rysy i hałas (NTN, SKF) | łożysko otwarte umyj, obracając je powoli; uszczelnionego nie myj, a w razie wątpliwości wymień (SKF) |
Nagrzewanie łożysk: temperatury i nagrzewnica indukcyjna
Nagrzane łożysko rozszerza się i nasuwa się na wał z dużo mniejszą siłą niż na zimno. NTN zaleca tę metodę przy dużym wcisku lub dużych łożyskach, a małe łożyska z lekkim wciskiem zwykle montuje się na zimno.
Limity temperatury
| Rodzaj łożyska | Maksymalna temperatura | Źródło |
|---|---|---|
| Standardowe, otwarte | 120 °C; przy 150 °C i więcej twardość stali spada | Schaeffler, NTN, NSK |
| Uszczelnione lub z osłonami, ze smarem fabrycznym | 80 °C; nie w kąpieli olejowej | Schaeffler, SKF (nagrzewnice); kąpiel: NTN, Schaeffler |
| Z klatką z poliamidu wzmocnionego włóknem szklanym | 80 °C | Schaeffler |
NTN dodaje, że limit 120 °C dotyczy łożysk bez stabilizacji wymiarowej, a w uszczelnionych nie wolno przekraczać temperatury znamionowej uszczelnienia. SKF USA podaje w poradniku montażu 210 °F (ok. 99 °C) dla łożysk z osłonami lub uszczelnieniami, a w broszurze o nagrzewnicach zaleca nie przekraczać 80 °C. Przyjmujemy niższą wartość; limit konkretnego łożyska sprawdź w katalogu producenta.
Metody nagrzewania
| Metoda | Łożysko uszczelnione | Uwagi |
|---|---|---|
| Nagrzewnica indukcyjna | tak, do 80 °C | szybka i czysta, z kontrolą temperatury; łożysko może wymagać rozmagnesowania |
| Komora grzewcza z termostatem | tak, do 80 °C | czysta i dokładna, ale powolna (Schaeffler) |
| Płyta grzewcza | nie (SKF) | łożysko trzeba obracać, by nagrzewało się równomiernie |
| Kąpiel olejowa | nie | olej o temperaturze zapłonu powyżej 250 °C, łożysko na siatce, nie na dnie; ryzyko wypadku i pożaru (Schaeffler) |
| Palnik, opalarka | nie | nierównomierne nagrzanie (NTN, SKF) |
Do ilu stopni nagrzać łożysko: przykład 6205
Współczynnik rozszerzalności liniowej stali łożyskowej wynosi ok. 12,5 · 10⁻⁶ 1/°C (NSK), czyli otwór 25 mm rośnie o ok. 0,31 µm na kelwin. Aby nasunąć łożysko na wał k5 o największym wcisku (21 µm), potrzeba ok. 67 K samego rozszerzenia. Do tego dochodzi zapas na stygnięcie podczas nasuwania: 20–30 K według NSK, 30 K według Schaeffler. Przy zapasie 25 K wychodzi ok. 112 °C (przy 30 K ok. 117 °C), licząc od otoczenia 20 °C.
Łożysko uszczelnione 6205-2RS wolno jednak nagrzać tylko do 80 °C, więc otwór urośnie o ok. 19 µm. Dla najciaśniejszego wału k5 to za mało, a trzeba jeszcze uwzględnić stygnięcie podczas nasuwania. Takie łożysko wciśnij na zimno albo skonsultuj luźniejsze pasowanie z konstruktorem maszyny.
Jak nasunąć nagrzane łożysko
- Nagrzewaj równomiernie i kontroluj temperaturę (Schaeffler). Załóż rękawice odporne na ciepło (NTN, SKF).
- Nasuń łożysko jednym, szybkim ruchem, bez przekosu, aż do oporu. Lekkie obracanie pomaga (Schaeffler).
- Gdy łożysko zatrzyma się na wale, przerwij i rozważ jego zdjęcie (NTN).
- Dociśnij pierścień do ramienia wału i trzymaj do ostygnięcia, np. nakrętką. Stygnąc, pierścień kurczy się także osiowo i przy ramieniu powstaje szczelina (NTN, Schaeffler, NSK).
- Po nagrzewaniu indukcyjnym łożysko może być namagnesowane. Sprawdź w instrukcji nagrzewnicy, czy rozmagnesowuje je automatycznie; jeśli nie, rozmagnesuj je (NTN, Schaeffler, SKF).
Demontaż łożysk: ściągacz, prasa i wybijanie z oprawy
Reguła jest taka sama jak przy montażu: siła działa na pierścień z wciskiem, nie przez kulki (Schaeffler, NTN, SKF). Zdejmowanie wymaga zwykle większej siły niż wciskanie, bo pierścień z czasem „zasiada”, a korozja cierna utrudnia je nawet przy luźnym pasowaniu (Schaeffler).

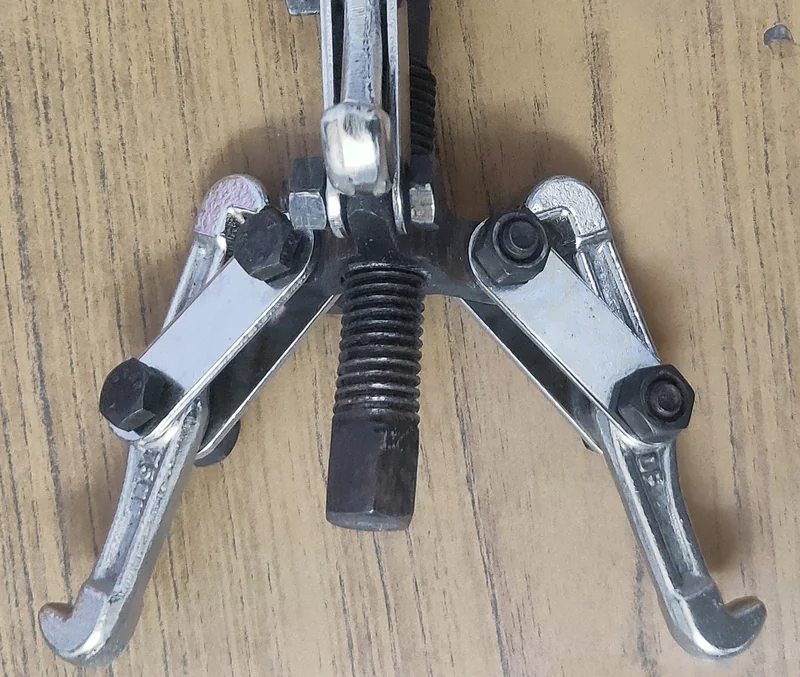

Ściągacz do łożysk
Według SKF łożyska do 120 mm otworu z wciskiem na wale zdejmuje się zwykłym ściągaczem, który zaczepia o pierścień wewnętrzny. Ciągnij stałą siłą, aż otwór wyjdzie z całego osadzenia. Gdy dostępny jest tylko pierścień zewnętrzny, siła idzie przez kulki: NSK ostrzega przed wgnieceniem bieżni, a Schaeffler zaznacza, że takiego łożyska nie można potem użyć ponownie.
Prasa i wybijanie z oprawy
- Prasa: łożysko oprzyj o pierścień wewnętrzny, a wał wypychaj (Schaeffler).
- Z oprawy bez ramion: uderzaj młotkiem w tuleję opartą na pierścieniu zewnętrznym; większe łożyska wypychaj prasą (SKF).
- Gdy wcisk jest na obu pierścieniach, wypchnij łożysko z oprawy razem z wałem (SKF).
- Podeprzyj części: łożysko i przyrządy mogą spaść po zsunięciu (NTN).
Czy zdjęte łożysko można założyć ponownie
SKF radzi ocenić je dopiero po umyciu i obchodzić się z nim jak z nowym. Łożysko bez rys, śladów i przebarwień, które kręci się równo, może wrócić na miejsce. Łożysk z uszczelnieniami po obu stronach nie myje się, a przy podejrzeniu uszkodzenia wymienia się je. W praktyce wymień każde łożysko zdjęte przez kulki, hałaśliwe lub z luzem.
Montaż i demontaż łożysk: bezpieczeństwo pracy i GPSR
Rozporządzenie GPSR (UE 2023/988), stosowane od 13 grudnia 2024 r., wymaga m.in., by do produktu dołączono jasne instrukcje i informacje o bezpieczeństwie w języku zrozumiałym dla konsumenta, a oferta sprzedaży na odległość zawierała ostrzeżenia i informacje o bezpieczeństwie. Poniżej zebraliśmy ogólne informacje o bezpiecznym użytkowaniu łożysk przy montażu i demontażu. Nie zastępują one instrukcji maszyny ani producenta łożyska.
- Używaj rękawic ochronnych i obuwia roboczego (Schaeffler), a przy gorących lub oleistych łożyskach rękawic odpornych na ciepło i olej (SKF). Dobrą praktyką są okulary ochronne.
- Nagrzane łożysko i wał parzą. Kąpiel olejowa niesie ryzyko wypadku i pożaru, a olej gorący jest palny (Schaeffler).
- Łożysko po nagrzewaniu indukcyjnym może być namagnesowane: rozmagnesuj je, jeśli nagrzewnica nie robi tego sama (NTN).
- Ciężkie części zabezpiecz przed upadkiem i pilnuj dłoni przed zgnieceniem (Schaeffler); wał w imadle chroń okładzinami z miękkiego metalu, drewna lub kartonu (SKF).
- Smary mogą zawierać składniki szkodliwe dla zdrowia: unikaj kontaktu ze skórą, używaj rękawic i czytaj kartę charakterystyki (Schaeffler). Lżejsze rozpuszczalniki naftowe są łatwopalne (SKF).
- Nie rozkręcaj łożyska sprężonym powietrzem (SKF). Zużyte szmaty ze smarem i rozpuszczalnikiem utylizuj zgodnie z przepisami (Schaeffler).
Najczęstsze pytania
Czy łożysko można wbić młotkiem?
Tylko pośrednio: lekkimi uderzeniami młotka z tworzywa lub miedzianego w tuleję opartą na pierścieniu z wciskiem (NTN). Schaeffler dopuszcza to dla łożysk do 50 mm otworu przy niezbyt ciasnym pasowaniu. Uderzanie w sam pierścień uszkadza łożysko.
Do ilu stopni można nagrzać łożysko?
Otwarte do 120 °C, a uszczelnione lub ze smarem fabrycznym do 80 °C i nigdy w oleju (Schaeffler, SKF, NTN).
Czy łożysko 2RS można nagrzać palnikiem?
Nie. Palnik i opalarka nagrzewają nierównomiernie i nie pozwalają kontrolować temperatury (NTN, SKF). Użyj nagrzewnicy indukcyjnej lub komory z termostatem. Więcej o zamknięciach 2RS i 2Z w poradniku o uszczelnieniach łożysk.
Czy można schłodzić łożysko w zamrażarce?
NTN dopuszcza chłodzenie małych pierścieni zewnętrznych przy ciasnym pasowaniu, ale na łożysku skrapla się wilgoć, więc potrzebne jest zabezpieczenie przed rdzą. Schaeffler przestrzega przed nadmiernym chłodzeniem. Alternatywą jest nagrzanie oprawy (NTN, SKF).
Czy łożysko zdjęte ściągaczem nadaje się do ponownego użycia?
Tak, jeśli ściągacz zaczepił o pierścień z wciskiem, a po umyciu łożysko jest bez śladów i kręci się równo (SKF). Zdjęte przez kulki wymień (Schaeffler).
Podsumowanie
- Siła ma działać wyłącznie na pierścień z wciskiem: na wale wewnętrzny, w oprawie zewnętrzny, w obu miejscach naraz tarcza na oba pierścienie. Nigdy przez kulki.
- Dla 6205 przy normalnym obciążeniu (P > 0,05 C) wał ma pasowanie k5 (wcisk 2–21 µm), a stała oprawa H7. Przy k5 często potrzebny jest luz większy od normalnego, np. C3.
- Małe łożyska montuje się na zimno: prasą do ok. 80 mm otworu, a lekkimi uderzeniami przez tuleję do 50 mm. Dla 6205 na k5 siła wynosi według naszego szacunku ok. 2,4–4,8 kN.
- Nagrzewanie: otwarte do 120 °C, uszczelnione do 80 °C, nigdy palnikiem, a uszczelnionych nie w oleju. Po nasunięciu dociśnij pierścień do ramienia i sprawdź, czy łożysko zostało rozmagnesowane.
- Do demontażu użyj ściągacza zaczepionego o pierścień z wciskiem (przy wale: wewnętrzny, do 120 mm otworu wg SKF) albo prasy; łożysko zdjęte przez kulki wymień.
- Pracuj przy zatrzymanej maszynie, w rękawicach, i uważaj na gorące części, smary i rozpuszczalniki.
