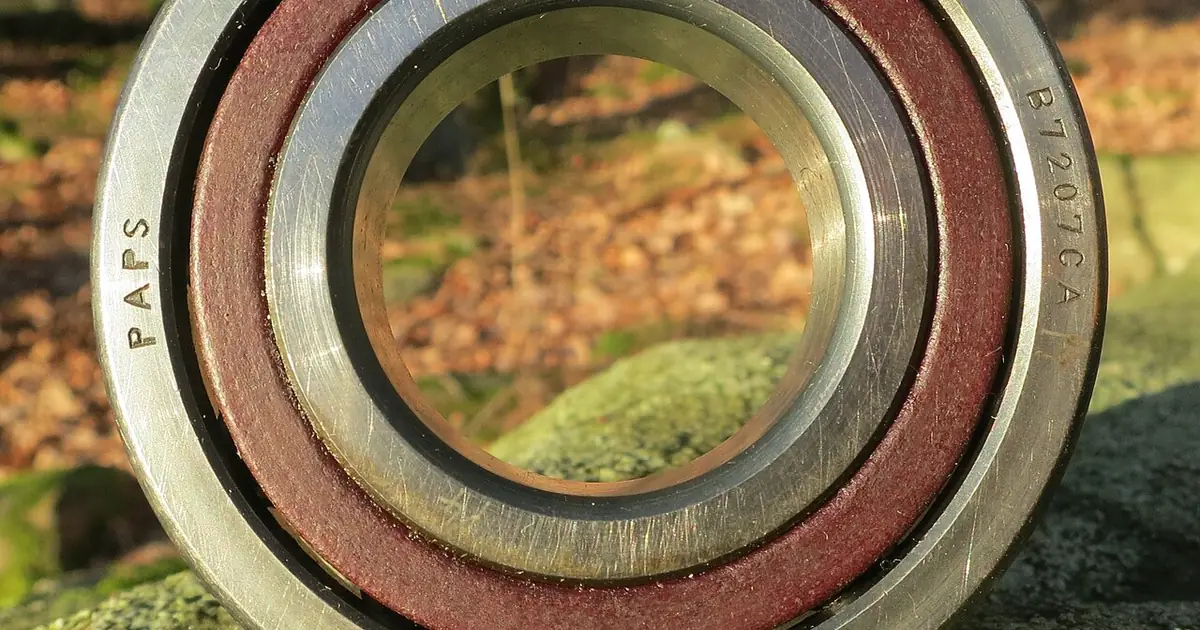

Czym jest klasa dokładności łożyska
Klasa dokładności łożyska to zestaw tolerancji, w których mieści się łożysko: dopuszczalne odchyłki średnicy otworu i średnicy zewnętrznej, szerokości oraz bicia pierścieni. Im wyższa klasa, tym węższe pasy tolerancji i tym dokładniej łożysko trzyma wymiar i obraca się bez bicia. Wymagania podaje norma ISO 492 dla łożysk promieniowych.
To inna cecha niż luz. Luz mówi, jak bardzo pierścienie mogą się przesunąć względem siebie (opisujemy to w poradniku Luz promieniowy łożyska C2, CN, C3, C4), a klasa dokładności mówi, jak bardzo wymiary i bicie łożyska mogą odbiegać od ideału. Można mieć łożysko P5 z luzem C3 albo klasy normalnej z luzem C2.
Klasa dokładności nie zmienia też wymiarów nominalnych. Łożysko 6205 w klasie P0 i w klasie P5 ma te same 25 × 52 × 15 mm; różnią się dopuszczalne odchyłki od tych wymiarów.
Klasy według ISO 492: Normal, P6, P5, P4 i P2
Norma ISO 492 wymienia pięć klas dla łożysk promieniowych (poza stożkowymi): Normal, 6, 5, 4 i 2. Katalogi producentów zapisują je z literą P (P6, P5, P4, P2), a klasę normalną często oznaczają P0 albo wcale.
| Klasa ISO 492 | Zapis | Charakter | Typowe zastosowanie |
|---|---|---|---|
| Normal | P0 lub bez oznaczenia | standard rynkowy | silniki, przekładnie, wentylatory, koła, napędy ogólne |
| 6 | P6 | dokładniejsza od normalnej | większe obroty, cichsza praca |
| 5 | P5 | wysoka dokładność | wrzeciona, precyzyjne maszyny, napędy o dużych obrotach |
| 4 | P4 | bardzo wysoka | wrzeciona obrabiarek, aparatura pomiarowa |
| 2 | P2 | najwyższa | aparatura precyzyjna i specjalna |
Brak sufiksu klasy w oznaczeniu łożyska kulkowego oznacza klasę normalną. O budowie pełnego oznaczenia piszemy w poradniku Jak czytać oznaczenia łożysk. Dokładniejsze klasy kodują się sufiksem, np. 6205 P6 albo 7205 B P5, a część producentów dodaje własne kody łączące klasę z luzem lub poziomem hałasu.
Co dokładnie jest tolerowane
Norma ISO 492 ogranicza kilka niezależnych wielkości. Dla pierścienia wewnętrznego i zewnętrznego są to w uproszczeniu:
- odchyłka średnicy otworu d i średnicy zewnętrznej D, czyli to, jak bardzo łożysko może być większe lub mniejsze od nominału,
- zmienność średnicy, czyli owalność i stożkowość pierścienia,
- szerokość pierścienia B i jej zmienność,
- bicie promieniowe (Kia dla pierścienia wewnętrznego, Kea dla zewnętrznego) zmierzone po zmontowaniu łożyska,
- bicie osiowe czoła względem bieżni (w klasach P5, P4 i P2).
W praktyce największe znaczenie dla użytkownika mają średnica otworu (wpływa na pasowanie na wale) i bicie promieniowe (wpływa na bicie wału i hałas). Szerokość ma znaczenie przy ciasnym montażu układu kilku łożysk.
Przykład liczbowy: otwór 25 mm
Poniższe wartości dotyczą pierścienia wewnętrznego o średnicy otworu od 18 do 30 mm, czyli m.in. łożysk serii 62 z otworem 25 mm, takich jak 6205. Odchyłka średnicy otworu jest zawsze ujemna lub zerowa: otwór nie może być większy od nominału, bo osłabiłoby to wcisk na wale.
| Klasa | Odchyłka średnicy otworu, µm | Bicie promieniowe Kia, µm |
|---|---|---|
| Normal (P0) | 0 do minus 10 | 13 |
| P6 | 0 do minus 8 | 8 |
| P5 | 0 do minus 6 | 4 |
| P4 | 0 do minus 5 | 3 |
| P2 | 0 do minus 2,5 | 2,5 |
Dla pierścienia zewnętrznego 6205 (D = 52 mm, przedział od 50 do 80 mm) odchyłka średnicy wynosi odpowiednio 0 do minus 13, minus 11, minus 9, minus 7 i minus 4 µm, a bicie Kea 25, 13, 8, 5 i 4 µm. Przejście z klasy normalnej na P5 zmniejsza więc bicie łożyska ponad trzykrotnie.
Dla porównania: włos ma około 70 µm grubości. Nawet klasa normalna jest więc bardzo dokładna, a różnice między klasami dotyczą pojedynczych mikrometrów.
ABEC a klasy ISO: odpowiedniki
W Ameryce Północnej i w sprzedaży łożysk do sportu często spotyka się skalę ABEC, tworzoną przez komitet ABMA. Skala ma pięć stopni: 1, 3, 5, 7 i 9. Katalog NTN zestawia je z klasami ISO.
Odpowiedniki są przybliżone, bo normy ABMA i ISO nie mają identycznych tabel dla każdego typu i rozmiaru. Co ważniejsze, ABEC dotyczy wyłącznie tolerancji wymiarów i bicia. Nie opisuje gatunku stali, jakości bieżni, smaru, uszczelnień ani trwałości, więc łożysko „ABEC 7” za kilka złotych nie musi być lepsze od łożyska klasy normalnej renomowanego producenta. Więcej o różnicach jakości piszemy w poradniku Łożyska markowe czy budżetowe.
Dotyczy to zwłaszcza popularnych miniaturowych 608 do hulajnóg, deskorolek i drukarek 3D, które sprzedaje się z oznaczeniami ABEC 5, 7 i 9. Przy obciążeniach rekreacyjnych trwałość łożyska zależy bardziej od uszczelnień, smaru i stali niż od klasy dokładności. Dane o rozmiarze 608 znajdziesz na stronie łożysk 608.
Kiedy P0 wystarczy, a kiedy potrzebna wyższa klasa
Klasa normalna jest właściwa w zdecydowanej większości zastosowań: silniki elektryczne ogólnego przeznaczenia, pompy, przekładnie, wentylatory, rolki, koła, maszyny rolnicze i sprzęt AGD. Wyższą klasę warto rozważyć, gdy zachodzi co najmniej jeden z warunków:
- bardzo duże obroty, przy których bicie łożyska zamienia się w drgania i grzanie (P6, P5),
- wymagana dokładność położenia wału, np. wrzeciono obrabiarki, wrzeciono szlifierki, przyrząd pomiarowy (P5, P4),
- cicha praca, bo mniejsze bicie i dokładniejsze bieżnie dają mniej hałasu,
- układy kilku łożysk obok siebie, gdzie tolerancje szerokości i bicia sumują się, np. łożyska skośne w parach.
Gdy żaden z tych warunków nie występuje, wyższa klasa kosztuje więcej i nic nie daje. Wyższa klasa wymaga też staranniejszego wykonania gniazda i wału: tolerancje wału i oprawy muszą być odpowiednio ciaśniejsze, bo łożysko P4 w byle jakim gnieździe traci przewagę.
Przy wymianie obowiązuje prosta zasada: zachowaj klasę z oryginału. Jeśli na łożysku widnieje P5 lub P4, wstawienie klasy normalnej może pogorszyć bicie i hałas. Odwrotnie, droższa klasa w maszynie zaprojektowanej na klasę normalną zwykle nie szkodzi, ale rzadko się opłaca.
Jak rozpoznać klasę łożyska
Klasę odczytasz z oznaczenia na pierścieniu lub z opakowania. Brak sufiksu to klasa normalna, a sufiks P6, P5 lub P4 stoi zwykle po oznaczeniu uszczelnienia, a jego miejsce względem grupy luzu zależy od producenta, więc podawaj pełny symbol. Klasy nie zmierzysz suwmiarką, bo różnice to kilka mikrometrów. Wymiary łożyska ogólnie sprawdzisz według poradnika Jak zmierzyć łożysko.
Najczęstsze pytania
Czy łożysko ABEC 7 jest lepsze od ABEC 1?
Jest dokładniejsze w sensie tolerancji wymiarów i bicia, ale niekoniecznie trwalsze ani cichsze. Trwałość zależy od stali, smaru, uszczelnień i warunków pracy, których ABEC nie opisuje.
Czy P0 to to samo co klasa normalna?
Tak. P0 to potoczny zapis klasy normalnej według ISO 492. W oznaczeniu łożyska zwykle się go nie wpisuje.
Czy mogę zamienić łożysko P6 na P0?
Technicznie pasuje wymiarowo, ale bicie będzie większe. Jeśli maszyna była zaprojektowana na P6 z powodu obrotów lub hałasu, zachowaj klasę z oryginału.
Czy klasa dokładności zastępuje luz C3?
Nie. To dwie osobne cechy: klasa opisuje tolerancje wymiarów i bicia, a C3 to grupa luzu wewnętrznego. Można je łączyć w jednym łożysku.
Podsumowanie
- Klasa dokładności według ISO 492 określa tolerancje wymiarów i bicia: Normal (P0), P6, P5, P4, P2, od najluźniejszej do najdokładniejszej.
- Dla otworu 25 mm pas tolerancji zwęża się z 10 µm (Normal) do 2,5 µm (P2), a bicie promieniowe z 13 do 2,5 µm.
- ABEC 1, 3, 5, 7 i 9 odpowiadają mniej więcej klasom Normal, P6, P5, P4 i P2, ale opisują wyłącznie tolerancje.
- Klasa normalna wystarcza w większości napędów i maszyn; wyższa jest potrzebna przy dużych obrotach, wymaganej dokładności i cichej pracy.
- Przy wymianie zachowaj klasę z oryginału i nie mieszaj jej z grupą luzu (C3, CN, C4).
Zobacz łożyska serii 62 w sklepie
Nie wiesz, jakiej klasy dokładności potrzebujesz? Napisz na qarybiznes@gmail.com lub zadzwoń: 533 886 972. Podaj symbol z pierścienia i zastosowanie, a pomożemy dobrać odpowiednik.
Źródła
- NTN, katalog 2203E, rozdz. 6 „Bearing tolerances”, tabele 6.2 (porównanie klas ISO, JIS i ABMA, w tym ABEC-1, 3, 5, 7, 9) i 6.4 (tolerancje łożysk promieniowych: odchyłka średnicy otworu, bicie Kia dla d 18 do 30 mm, odchyłka średnicy zewnętrznej i bicie Kea dla D 50 do 80 mm); NTN zaznacza, że JIS B 1514 i ISO 492 mają ten sam poziom wymagań: ntnglobal.com, 2203E_a06.pdf
- Norma ISO 492, „Rolling bearings, Radial bearings, Tolerances”: klasy Normal, 6, 5, 4 i 2 (cytowana za katalogiem NTN, bez dostępu do pełnego tekstu normy).
