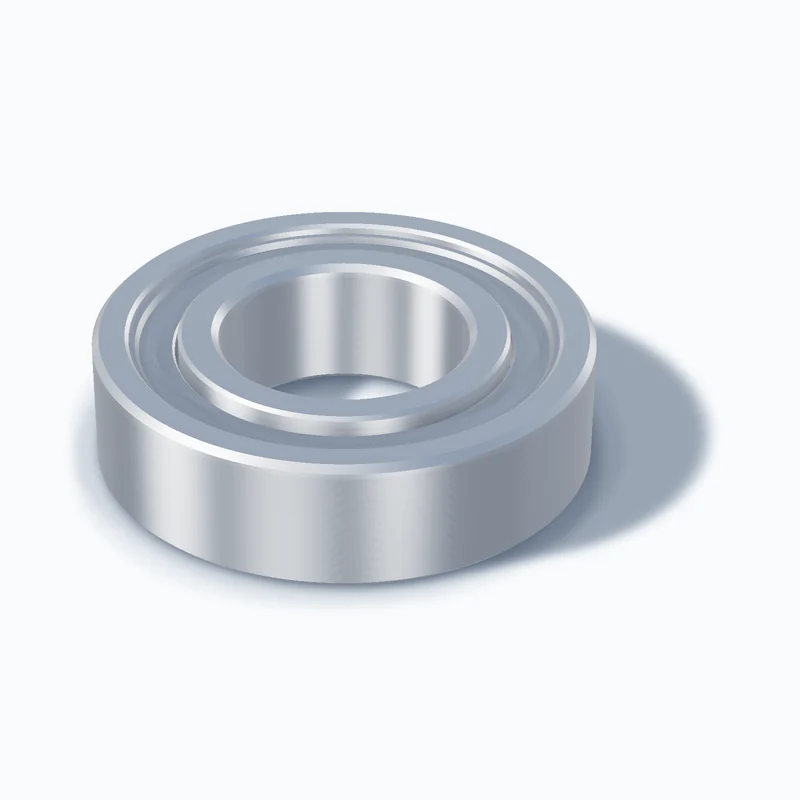

Łożysko 60/22 2Z (22×44×12 mm), kulkowe zwykłe, z blaszkami ochronnymi

Wymiary i dane

Klucz kanoniczny

60/22-2Z

Typ

Łożysko kulkowe zwykłe (jednorzędowe)

Średnica otworu d

22 mm

Średnica zewnętrzna D

44 mm

Szerokość B

12 mm

Uszczelnienie

z blaszkami ochronnymi (2Z)

Seria

Seria 60

Wersja otwarta

60/22

Metalowe blaszki z obu stron osłaniają łożysko przed większymi zanieczyszczeniami i zatrzymują smar. Nie dotykają pierścienia wewnętrznego, więc tarcie jest mniejsze niż w wersji z uszczelnieniami stykowymi, ale drobny pył i wilgoć nie są odcięte tak skutecznie.

Odpowiedniki producentów dla 60/22 2Z

Odpowiedniki to wzorce oznaczeń zbudowane z reguł: wymiary są zgodne z definicji, ale konstrukcja wewnętrzna, klatka, nośność i dostępność u producenta mogą się różnić. Zawsze potwierdzaj oznaczenie u dostawcy.

Zapisy uszczelnienia, które oznaczają to samo

Różni producenci zapisują „2Z” inaczej. Wszystkie poniższe zapisy prowadzą na tę stronę (np. 60/22-2Z).

Warianty łożyska 60/22

• 60/22: Łożysko otwarte, bez uszczelnień: wymaga osłony w obudowie i smarowania przez użytkownika.
• 60/22 2RS: uszczelnione obustronnie.
• 2RZ: uszczelnienia bezstykowe (np. SKF RZ/2RZ, NSK VV, NTN LLB) dają mniejsze tarcie niż 2RS.
• 2RSL: uszczelnienia niskotarciowe (np. SKF RSL, NTN LLH) mają tarcie pośrednie między 2RS a 2RZ.
• Wersje jednostronne (RS, Z): uszczelnienie lub blaszka tylko z jednej strony.
• C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny. Wersja 60/22-2Z/C3 ma te same wymiary i ten sam klucz grupy z dopiskiem luzu.
• N / NR: rowek (N) lub rowek z pierścieniem osadczym (NR) na pierścieniu zewnętrznym.

Różnice uszczelnień opisujemy w poradniku 2RS, 2Z, 2RZ i 2RSL.

Oferta: klasy marek

Ceny i dostępność pojawią się w kolejnym etapie.

• Ekonomiczne

  KJ, TCT, PROM, CX, THM, CRAFT, EVQ, MTM

  marki budżetowe i łożyska bez marki, najniższy segment cenowy

  wkrótce

• Standard

  FŁT, PBF, ZVL, ZKL, KINEX, NKE, URB, ISB

  marki średniej półki, m.in. polscy i środkowoeuropejscy producenci

  wkrótce

• Premium

  SKF, FAG, NSK, NTN, KOYO, NACHI, TIMKEN, NMB

  marki globalnych producentów łożysk

  wkrótce

Klasa wskazuje segment cenowy marki, a nie gwarancję parametrów. Wybór zależy od obciążenia, prędkości, temperatury i wymaganej trwałości.

Ten sam otwór d = 22 mm

• 62/22 2Z (22×50×14 mm)
• 63/22 2Z (22×56×16 mm)

Sąsiednie rozmiary

• 6003 2Z (17×35×10 mm)
• 6004 2Z (20×42×12 mm)
• 6005 2Z (25×47×12 mm)
• 60/28 2Z (28×52×12 mm)
