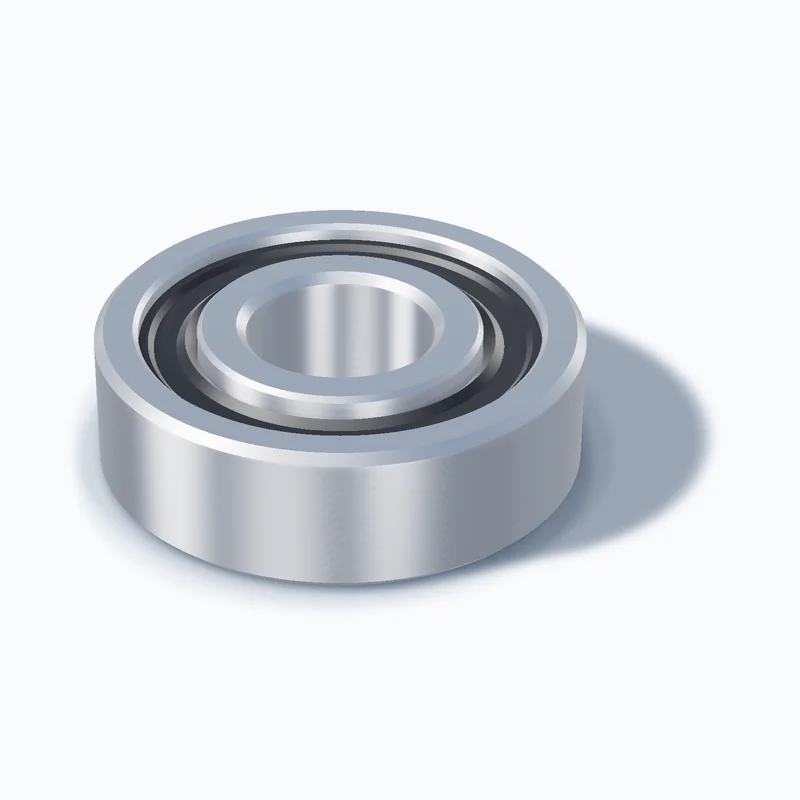

Łożysko 695 2RS (5×13×4 mm), kulkowe zwykłe, uszczelnione obustronnie

Wymiary i dane

Klucz kanoniczny

695-2RS

Typ

Łożysko kulkowe zwykłe (jednorzędowe)

Średnica otworu d

5 mm

Średnica zewnętrzna D

13 mm

Szerokość B

4 mm

Uszczelnienie

uszczelnione obustronnie (2RS)

Seria

Miniaturowe 69x

Wersja otwarta

695

Gumowe uszczelnienia stykowe z obu stron chronią przed pyłem i wilgocią i zatrzymują smar. Wargi uszczelnień dotykają pierścienia wewnętrznego, więc opór tarcia jest większy, a dopuszczalna prędkość obrotowa niższa niż w wersji z blaszkami lub otwartej.

Odpowiedniki producentów dla 695 2RS

Odpowiedniki to wzorce oznaczeń zbudowane z reguł: wymiary są zgodne z definicji, ale konstrukcja wewnętrzna, klatka, nośność i dostępność u producenta mogą się różnić. Zawsze potwierdzaj oznaczenie u dostawcy.

Zapisy uszczelnienia, które oznaczają to samo

Różni producenci zapisują „2RS” inaczej. Wszystkie poniższe zapisy prowadzą na tę stronę (np. 619/5-2RS1).

Warianty łożyska 695

• 695: Łożysko otwarte, bez uszczelnień: wymaga osłony w obudowie i smarowania przez użytkownika.
• 695 2Z: z blaszkami ochronnymi.
• 2RZ: uszczelnienia bezstykowe (np. SKF RZ/2RZ, NSK VV, NTN LLB) dają mniejsze tarcie niż 2RS.
• 2RSL: uszczelnienia niskotarciowe (np. SKF RSL, NTN LLH) mają tarcie pośrednie między 2RS a 2RZ.
• Wersje jednostronne (RS, Z): uszczelnienie lub blaszka tylko z jednej strony.
• C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny. Wersja 695-2RS/C3 ma te same wymiary i ten sam klucz grupy z dopiskiem luzu.
• N / NR: rowek (N) lub rowek z pierścieniem osadczym (NR) na pierścieniu zewnętrznym.

Różnice uszczelnień opisujemy w poradniku 2RS, 2Z, 2RZ i 2RSL.

Oferta: klasy marek

Ceny i dostępność pojawią się w kolejnym etapie.

• Ekonomiczne

  KJ, TCT, PROM, CX, THM, CRAFT, EVQ, MTM

  marki budżetowe i łożyska bez marki, najniższy segment cenowy

  wkrótce

• Standard

  FŁT, PBF, ZVL, ZKL, KINEX, NKE, URB, ISB

  marki średniej półki, m.in. polscy i środkowoeuropejscy producenci

  wkrótce

• Premium

  SKF, FAG, NSK, NTN, KOYO, NACHI, TIMKEN, NMB

  marki globalnych producentów łożysk

  wkrótce

Klasa wskazuje segment cenowy marki, a nie gwarancję parametrów. Wybór zależy od obciążenia, prędkości, temperatury i wymaganej trwałości.

Ten sam otwór d = 5 mm

• 685 2RS (5×11×5 mm)
• 605 2RS (5×14×5 mm)
• 625 2RS (5×16×5 mm)
• 635 2RS (5×19×6 mm)

Sąsiednie rozmiary

• 693 2RS (3×8×4 mm)
• 694 2RS (4×11×4 mm)
• 696 2RS (6×15×5 mm)
• 697 2RS (7×17×5 mm)
