Łożysko 688 2RS (8×16×5 mm), kulkowe zwykłe, uszczelnione obustronnie

d8 mm
D16 mm
B5 mm
Uszczelnienie2RS

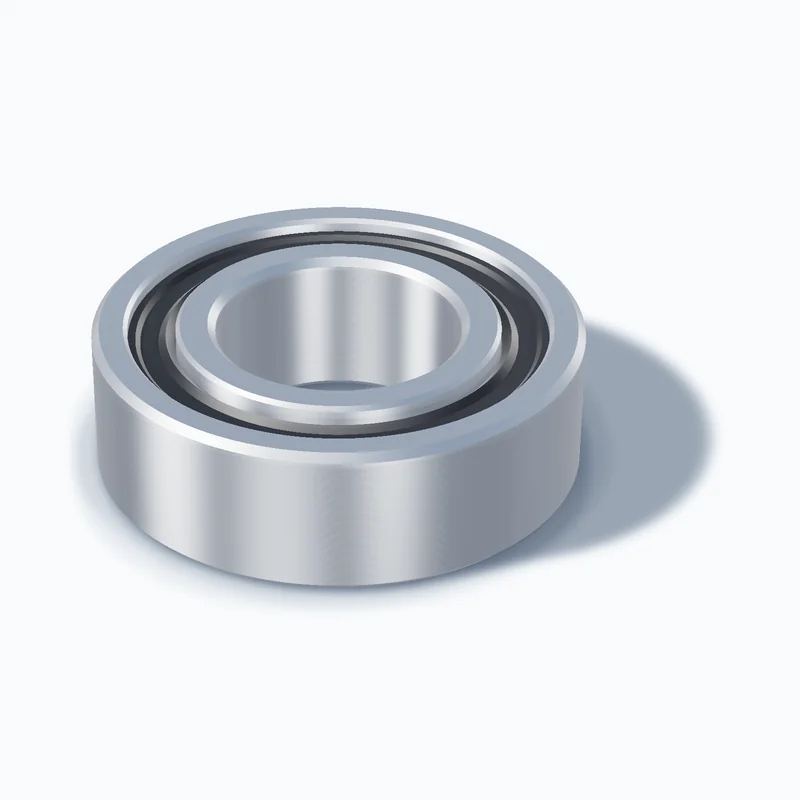

Ilustracja poglądowa: Łożysko 688 2RS, 8×16×5 mm, wygenerowana z wymiarów katalogu — Ilustracja poglądowa, nie zdjęcie produktu.

Grupa wymienności 688-2RS: łożysko kulkowe zwykłe jednorzędowe 688 z wymiarami d = 8 mm, D = 16 mm, B = 5 mm i uszczelnieniem „2RS” (uszczelnione obustronnie). Poniżej wymiary, odpowiedniki producentów i zapisy, które oznaczają to samo łożysko.

Wymiary i dane

Klucz kanoniczny: 688-2RS
Typ: Łożysko kulkowe zwykłe (jednorzędowe)
Średnica otworu d: 8 mm
Średnica zewnętrzna D: 16 mm
Szerokość B: 5 mm (wersja otwarta 688: 4 mm)
Uszczelnienie: uszczelnione obustronnie (2RS)
Seria: Miniaturowe 68x
Wersja otwarta: 688

Gumowe uszczelnienia stykowe z obu stron chronią przed pyłem i wilgocią i zatrzymują smar. Wargi uszczelnień dotykają pierścienia wewnętrznego, więc opór tarcia jest większy, a dopuszczalna prędkość obrotowa niższa niż w wersji z blaszkami lub otwartej.

Odpowiedniki producentów dla 688 2RS

Odpowiedniki łożyska 688-2RS
Producent	Oznaczenie	Pewność	Uwagi
SKF	628/8-2RS1	wysoka (0,90)	SKF oznacza krytą wersję 688 jako 628/8
FAG	688-2RSR	wysoka (0,90)
NSK	688DDU	wysoka (0,95)
NTN	688LLU	wysoka (0,95)
KOYO	688-2RS	wysoka (0,90)
NACHI	688-2NSE	wysoka (0,90)
ZVL	688-2RS	średnia (0,60)	łożyska miniaturowe, dostępność u producenta do sprawdzenia
FŁT	688-2RS	średnia (0,60)	łożyska miniaturowe, dostępność u producenta do sprawdzenia
Oznaczenie ogólne (zamienniki)	688-2RS	wysoka (0,95)	oznaczenie ogólne (zamienniki / marki budżetowe)

Odpowiedniki to wzorce oznaczeń zbudowane z reguł: wymiary są zgodne z definicji, ale konstrukcja wewnętrzna, klatka, nośność i dostępność u producenta mogą się różnić. Zawsze potwierdzaj oznaczenie u dostawcy.

Zapisy uszczelnienia, które oznaczają to samo

Różni producenci zapisują „2RS” inaczej. Wszystkie poniższe zapisy prowadzą na tę stronę (np. 628/8-2RS1).

Zapisy uszczelnienia 2RS u producentów
Zapis	Stosowany przez
2NSE	NACHI
2RS	Oznaczenie ogólne (zamienniki), KOYO, ZVL, FŁT, KJ
2RS1	SKF
2RSR	FAG
DDU	NSK
LLU	NTN
2NSE9	NACHI
2NSL	NACHI
2RK	KOYO

Warianty łożyska 688

688: Łożysko otwarte, bez uszczelnień: wymaga osłony w obudowie i smarowania przez użytkownika.
688 2Z: z blaszkami ochronnymi.
2RZ: uszczelnienia bezstykowe (np. SKF RZ/2RZ, NSK VV, NTN LLB) dają mniejsze tarcie niż 2RS.
2RSL: uszczelnienia niskotarciowe (np. SKF RSL, NTN LLH) mają tarcie pośrednie między 2RS a 2RZ.
Wersje jednostronne (RS, Z): uszczelnienie lub blaszka tylko z jednej strony.
C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny. Wersja 688-2RS/C3 ma te same wymiary i ten sam klucz grupy z dopiskiem luzu.
N / NR: rowek (N) lub rowek z pierścieniem osadczym (NR) na pierścieniu zewnętrznym.

Różnice uszczelnień opisujemy w poradniku 2RS, 2Z, 2RZ i 2RSL.

Oferta: klasy marek

Ceny i dostępność pojawią się w kolejnym etapie.

Ekonomiczne
KJ, TCT, PROM, CX, THM, CRAFT, EVQ, MTM
marki budżetowe i łożyska bez marki, najniższy segment cenowy
wkrótce
Standard
FŁT, PBF, ZVL, ZKL, KINEX, NKE, URB, ISB
marki średniej półki, m.in. polscy i środkowoeuropejscy producenci
wkrótce
Premium
SKF, FAG, NSK, NTN, KOYO, NACHI, TIMKEN, NMB
marki globalnych producentów łożysk
wkrótce

Klasa wskazuje segment cenowy marki, a nie gwarancję parametrów. Wybór zależy od obciążenia, prędkości, temperatury i wymaganej trwałości.

Ten sam otwór d = 8 mm

Sąsiednie rozmiary

Najczęstsze pytania

Czy 628/8-2RS1 (SKF) zastąpię łożyskiem 688 2RS?

628/8-2RS1 to zapis SKF dla tej samej klasy uszczelnienia i tych samych wymiarów (8×16×5 mm). Wymiary i klasa uszczelnienia są zgodne z definicji, ale konstrukcja wewnętrzna, klatka i nośność mogą się różnić między producentami, dlatego potwierdź oznaczenie u dostawcy.

Czym różni się 688 2RS od 688 2Z?

2RS to gumowe uszczelnienia stykowe: lepsza ochrona przed pyłem i wilgocią, ale większy opór tarcia. 2Z to metalowe blaszki niestykowe: mniejsze tarcie, słabsza ochrona przed drobnym pyłem i wilgocią. Wymiary obu wersji są takie same.

Co oznacza C3 przy łożysku 688?

C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny.
