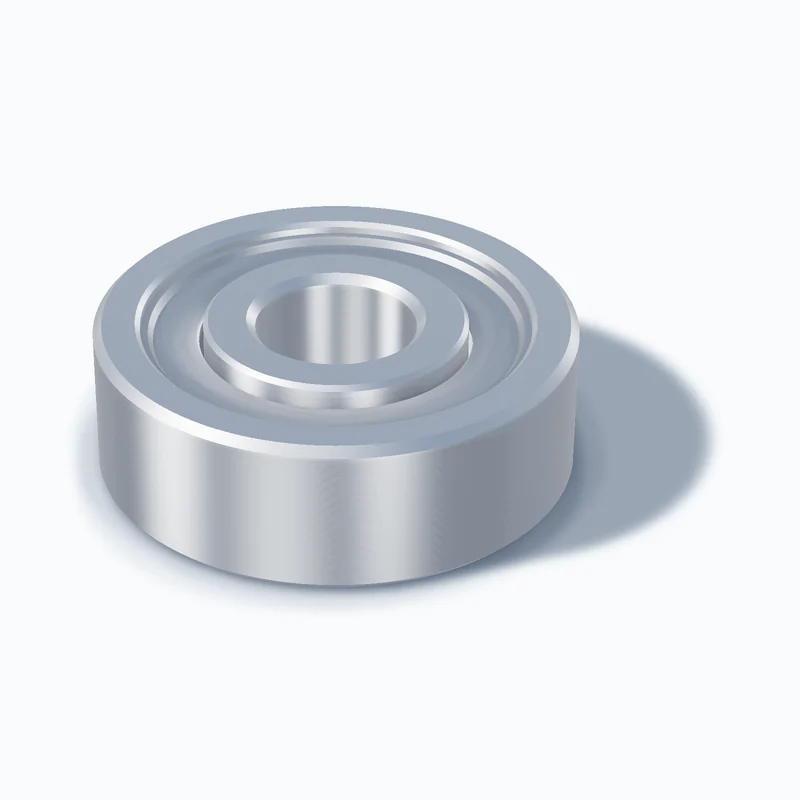

Łożysko 628 2Z (8×24×8 mm), kulkowe zwykłe, z blaszkami ochronnymi
- d8 mm
- D24 mm
- B8 mm
- Uszczelnienie2Z
Grupa wymienności 628-2Z: łożysko kulkowe zwykłe jednorzędowe 628 z wymiarami d = 8 mm, D = 24 mm, B = 8 mm i uszczelnieniem „2Z” (z blaszkami ochronnymi). Poniżej wymiary, odpowiedniki producentów i zapisy, które oznaczają to samo łożysko.
Wymiary i dane
- Klucz kanoniczny
- 628-2Z
- Typ
- Łożysko kulkowe zwykłe (jednorzędowe)
- Średnica otworu d
- 8 mm
- Średnica zewnętrzna D
- 24 mm
- Szerokość B
- 8 mm
- Uszczelnienie
- z blaszkami ochronnymi (2Z)
- Seria
- Seria 62
- Wersja otwarta
- 628
Metalowe blaszki z obu stron osłaniają łożysko przed większymi zanieczyszczeniami i zatrzymują smar. Nie dotykają pierścienia wewnętrznego, więc tarcie jest mniejsze niż w wersji z uszczelnieniami stykowymi, ale drobny pył i wilgoć nie są odcięte tak skutecznie.
Odpowiedniki producentów dla 628 2Z
| Producent | Oznaczenie | Pewność | Uwagi |
|---|---|---|---|
| SKF | 628-2Z | wysoka (0,95) | |
| FAG | 628-2Z | wysoka (0,90) | |
| NSK | 628ZZ | wysoka (0,95) | |
| NTN | 628ZZ | wysoka (0,95) | |
| KOYO | 628ZZ | wysoka (0,90) | |
| NACHI | 628ZZE | wysoka (0,85) | |
| ZVL | 628-2Z | średnia (0,60) | łożyska miniaturowe, dostępność u producenta do sprawdzenia |
| FŁT | 628-2Z | średnia (0,60) | łożyska miniaturowe, dostępność u producenta do sprawdzenia |
| Oznaczenie ogólne (zamienniki) | 628-ZZ | wysoka (0,95) | oznaczenie ogólne (zamienniki / marki budżetowe) |
Odpowiedniki to wzorce oznaczeń zbudowane z reguł: wymiary są zgodne z definicji, ale konstrukcja wewnętrzna, klatka, nośność i dostępność u producenta mogą się różnić. Zawsze potwierdzaj oznaczenie u dostawcy.
Zapisy uszczelnienia, które oznaczają to samo
Różni producenci zapisują „2Z” inaczej. Wszystkie poniższe zapisy prowadzą na tę stronę (np. 628-2Z).
| Zapis | Stosowany przez |
|---|---|
| 2Z | SKF, Oznaczenie ogólne (zamienniki), FAG, ZVL, FŁT |
| ZZ | Oznaczenie ogólne (zamienniki), NSK, NTN, KOYO, NACHI, FŁT, KJ, SNR |
| ZZE | NACHI |
| 2ZR | FAG |
Warianty łożyska 628
- 628: Łożysko otwarte, bez uszczelnień: wymaga osłony w obudowie i smarowania przez użytkownika.
- 628 2RS: uszczelnione obustronnie.
- 2RZ: uszczelnienia bezstykowe (np. SKF RZ/2RZ, NSK VV, NTN LLB) dają mniejsze tarcie niż 2RS.
- 2RSL: uszczelnienia niskotarciowe (np. SKF RSL, NTN LLH) mają tarcie pośrednie między 2RS a 2RZ.
- Wersje jednostronne (RS, Z): uszczelnienie lub blaszka tylko z jednej strony.
- C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny. Wersja 628-2Z/C3 ma te same wymiary i ten sam klucz grupy z dopiskiem luzu.
- N / NR: rowek (N) lub rowek z pierścieniem osadczym (NR) na pierścieniu zewnętrznym.
Różnice uszczelnień opisujemy w poradniku 2RS, 2Z, 2RZ i 2RSL.
Oferta: klasy marek
Ceny i dostępność pojawią się w kolejnym etapie.
| Klasa | Przykładowe marki | Oferta |
|---|---|---|
| Ekonomiczne | KJ, TCT, PROM, CX, THM, CRAFT, EVQ, MTM marki budżetowe i łożyska bez marki, najniższy segment cenowy | wkrótce |
| Standard | FŁT, PBF, ZVL, ZKL, KINEX, NKE, URB, ISB marki średniej półki, m.in. polscy i środkowoeuropejscy producenci | wkrótce |
| Premium | SKF, FAG, NSK, NTN, KOYO, NACHI, TIMKEN, NMB marki globalnych producentów łożysk | wkrótce |
Klasa wskazuje segment cenowy marki, a nie gwarancję parametrów. Wybór zależy od obciążenia, prędkości, temperatury i wymaganej trwałości.
Ten sam otwór d = 8 mm
Sąsiednie rozmiary
Najczęstsze pytania
Czy 628-2Z (SKF) zastąpię łożyskiem 628 2Z?
628-2Z to zapis SKF dla tej samej klasy uszczelnienia i tych samych wymiarów (8×24×8 mm). Wymiary i klasa uszczelnienia są zgodne z definicji, ale konstrukcja wewnętrzna, klatka i nośność mogą się różnić między producentami, dlatego potwierdź oznaczenie u dostawcy.
Czym różni się 628 2RS od 628 2Z?
2RS to gumowe uszczelnienia stykowe: lepsza ochrona przed pyłem i wilgocią, ale większy opór tarcia. 2Z to metalowe blaszki niestykowe: mniejsze tarcie, słabsza ochrona przed drobnym pyłem i wilgocią. Wymiary obu wersji są takie same.
Co oznacza C3 przy łożysku 628?
C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny.
