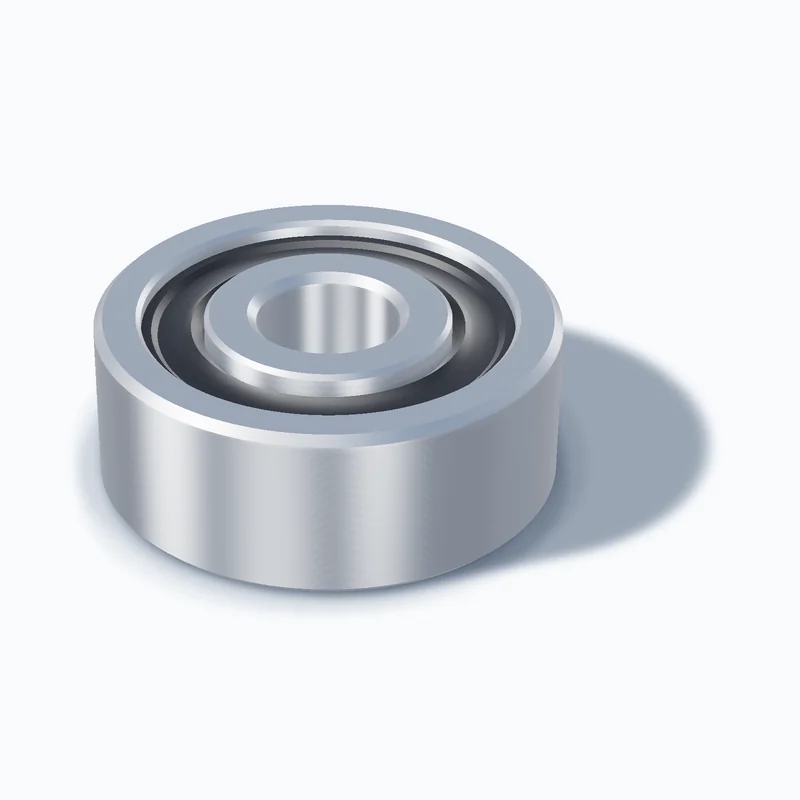

Łożysko 624 2RS (4×13×5 mm), kulkowe zwykłe, uszczelnione obustronnie
- d4 mm
- D13 mm
- B5 mm
- Uszczelnienie2RS
Grupa wymienności 624-2RS: łożysko kulkowe zwykłe jednorzędowe 624 z wymiarami d = 4 mm, D = 13 mm, B = 5 mm i uszczelnieniem „2RS” (uszczelnione obustronnie). Poniżej wymiary, odpowiedniki producentów i zapisy, które oznaczają to samo łożysko.
Wymiary i dane
- Klucz kanoniczny
- 624-2RS
- Typ
- Łożysko kulkowe zwykłe (jednorzędowe)
- Średnica otworu d
- 4 mm
- Średnica zewnętrzna D
- 13 mm
- Szerokość B
- 5 mm
- Uszczelnienie
- uszczelnione obustronnie (2RS)
- Seria
- Seria 62
- Wersja otwarta
- 624
Gumowe uszczelnienia stykowe z obu stron chronią przed pyłem i wilgocią i zatrzymują smar. Wargi uszczelnień dotykają pierścienia wewnętrznego, więc opór tarcia jest większy, a dopuszczalna prędkość obrotowa niższa niż w wersji z blaszkami lub otwartej.
Odpowiedniki producentów dla 624 2RS
| Producent | Oznaczenie | Pewność | Uwagi |
|---|---|---|---|
| SKF | 624-2RS1 | wysoka (0,95) | |
| FAG | 624-2RSR | wysoka (0,90) | |
| NSK | 624DDU | wysoka (0,95) | |
| NTN | 624LLU | wysoka (0,95) | |
| KOYO | 624-2RS | wysoka (0,90) | |
| NACHI | 624-2NSE | wysoka (0,90) | |
| ZVL | 624-2RS | średnia (0,60) | łożyska miniaturowe, dostępność u producenta do sprawdzenia |
| FŁT | 624-2RS | średnia (0,60) | łożyska miniaturowe, dostępność u producenta do sprawdzenia |
| Oznaczenie ogólne (zamienniki) | 624-2RS | wysoka (0,95) | oznaczenie ogólne (zamienniki / marki budżetowe) |
Odpowiedniki to wzorce oznaczeń zbudowane z reguł: wymiary są zgodne z definicji, ale konstrukcja wewnętrzna, klatka, nośność i dostępność u producenta mogą się różnić. Zawsze potwierdzaj oznaczenie u dostawcy.
Zapisy uszczelnienia, które oznaczają to samo
Różni producenci zapisują „2RS” inaczej. Wszystkie poniższe zapisy prowadzą na tę stronę (np. 624-2RS1).
| Zapis | Stosowany przez |
|---|---|
| 2NSE | NACHI |
| 2RS | Oznaczenie ogólne (zamienniki), KOYO, ZVL, FŁT, KJ |
| 2RS1 | SKF |
| 2RSR | FAG |
| DDU | NSK |
| LLU | NTN |
| 2NSE9 | NACHI |
| 2NSL | NACHI |
| 2RK | KOYO |
Warianty łożyska 624
- 624: Łożysko otwarte, bez uszczelnień: wymaga osłony w obudowie i smarowania przez użytkownika.
- 624 2Z: z blaszkami ochronnymi.
- 2RZ: uszczelnienia bezstykowe (np. SKF RZ/2RZ, NSK VV, NTN LLB) dają mniejsze tarcie niż 2RS.
- 2RSL: uszczelnienia niskotarciowe (np. SKF RSL, NTN LLH) mają tarcie pośrednie między 2RS a 2RZ.
- Wersje jednostronne (RS, Z): uszczelnienie lub blaszka tylko z jednej strony.
- C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny. Wersja 624-2RS/C3 ma te same wymiary i ten sam klucz grupy z dopiskiem luzu.
- N / NR: rowek (N) lub rowek z pierścieniem osadczym (NR) na pierścieniu zewnętrznym.
Różnice uszczelnień opisujemy w poradniku 2RS, 2Z, 2RZ i 2RSL.
Oferta: klasy marek
Ceny i dostępność pojawią się w kolejnym etapie.
| Klasa | Przykładowe marki | Oferta |
|---|---|---|
| Ekonomiczne | KJ, TCT, PROM, CX, THM, CRAFT, EVQ, MTM marki budżetowe i łożyska bez marki, najniższy segment cenowy | wkrótce |
| Standard | FŁT, PBF, ZVL, ZKL, KINEX, NKE, URB, ISB marki średniej półki, m.in. polscy i środkowoeuropejscy producenci | wkrótce |
| Premium | SKF, FAG, NSK, NTN, KOYO, NACHI, TIMKEN, NMB marki globalnych producentów łożysk | wkrótce |
Klasa wskazuje segment cenowy marki, a nie gwarancję parametrów. Wybór zależy od obciążenia, prędkości, temperatury i wymaganej trwałości.
Ten sam otwór d = 4 mm
Sąsiednie rozmiary
Najczęstsze pytania
Czy 624-2RS1 (SKF) zastąpię łożyskiem 624 2RS?
624-2RS1 to zapis SKF dla tej samej klasy uszczelnienia i tych samych wymiarów (4×13×5 mm). Wymiary i klasa uszczelnienia są zgodne z definicji, ale konstrukcja wewnętrzna, klatka i nośność mogą się różnić między producentami, dlatego potwierdź oznaczenie u dostawcy.
Czym różni się 624 2RS od 624 2Z?
2RS to gumowe uszczelnienia stykowe: lepsza ochrona przed pyłem i wilgocią, ale większy opór tarcia. 2Z to metalowe blaszki niestykowe: mniejsze tarcie, słabsza ochrona przed drobnym pyłem i wilgocią. Wymiary obu wersji są takie same.
Co oznacza C3 przy łożysku 624?
C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny.
