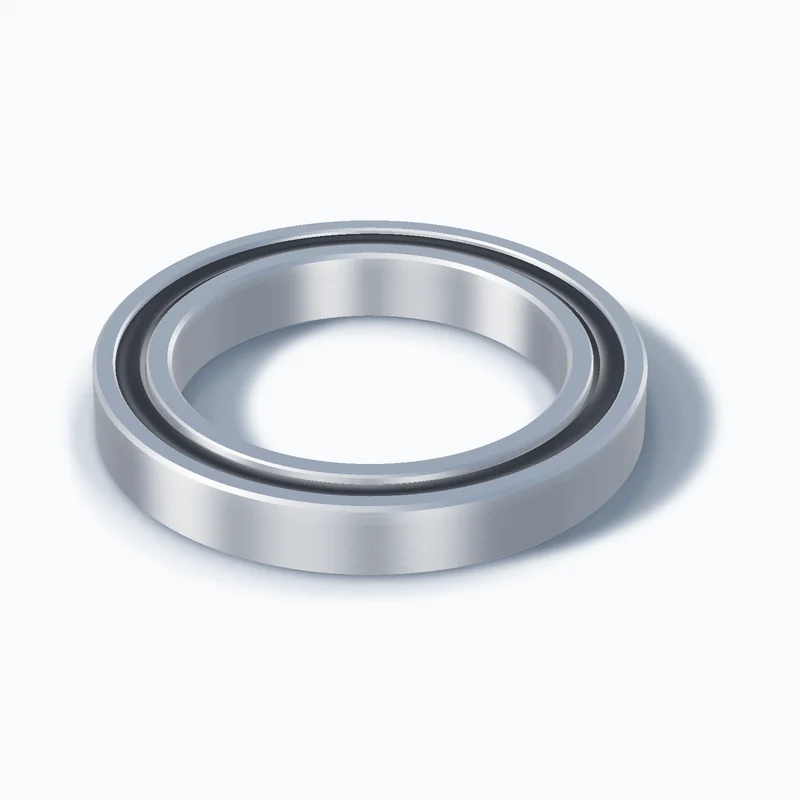

Łożysko 61920 2RS (100×140×20 mm), kulkowe zwykłe, uszczelnione obustronnie

Wymiary i dane

Klucz kanoniczny

61920-2RS

Typ

Łożysko kulkowe zwykłe (jednorzędowe)

Średnica otworu d

100 mm

Średnica zewnętrzna D

140 mm

Szerokość B

20 mm

Uszczelnienie

uszczelnione obustronnie (2RS)

Seria

Seria 619

Wersja otwarta

61920

Gumowe uszczelnienia stykowe z obu stron chronią przed pyłem i wilgocią i zatrzymują smar. Wargi uszczelnień dotykają pierścienia wewnętrznego, więc opór tarcia jest większy, a dopuszczalna prędkość obrotowa niższa niż w wersji z blaszkami lub otwartej.

Odpowiedniki producentów dla 61920 2RS

Odpowiedniki to wzorce oznaczeń zbudowane z reguł: wymiary są zgodne z definicji, ale konstrukcja wewnętrzna, klatka, nośność i dostępność u producenta mogą się różnić. Zawsze potwierdzaj oznaczenie u dostawcy.

Zapisy uszczelnienia, które oznaczają to samo

Różni producenci zapisują „2RS” inaczej. Wszystkie poniższe zapisy prowadzą na tę stronę (np. 61920-2RS1).

Warianty łożyska 61920

• 61920: Łożysko otwarte, bez uszczelnień: wymaga osłony w obudowie i smarowania przez użytkownika.
• 61920 2Z: z blaszkami ochronnymi.
• 2RZ: uszczelnienia bezstykowe (np. SKF RZ/2RZ, NSK VV, NTN LLB) dają mniejsze tarcie niż 2RS.
• 2RSL: uszczelnienia niskotarciowe (np. SKF RSL, NTN LLH) mają tarcie pośrednie między 2RS a 2RZ.
• Wersje jednostronne (RS, Z): uszczelnienie lub blaszka tylko z jednej strony.
• C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny. Wersja 61920-2RS/C3 ma te same wymiary i ten sam klucz grupy z dopiskiem luzu.
• N / NR: rowek (N) lub rowek z pierścieniem osadczym (NR) na pierścieniu zewnętrznym.

Różnice uszczelnień opisujemy w poradniku 2RS, 2Z, 2RZ i 2RSL.

Oferta: klasy marek

Ceny i dostępność pojawią się w kolejnym etapie.

• Ekonomiczne

  KJ, TCT, PROM, CX, THM, CRAFT, EVQ, MTM

  marki budżetowe i łożyska bez marki, najniższy segment cenowy

  wkrótce

• Standard

  FŁT, PBF, ZVL, ZKL, KINEX, NKE, URB, ISB

  marki średniej półki, m.in. polscy i środkowoeuropejscy producenci

  wkrótce

• Premium

  SKF, FAG, NSK, NTN, KOYO, NACHI, TIMKEN, NMB

  marki globalnych producentów łożysk

  wkrótce

Klasa wskazuje segment cenowy marki, a nie gwarancję parametrów. Wybór zależy od obciążenia, prędkości, temperatury i wymaganej trwałości.

Ten sam otwór d = 100 mm

• 61820 2RS (100×125×13 mm)
• 16020 2RS (100×150×16 mm)
• 6020 2RS (100×150×24 mm)
• 6220 2RS (100×180×34 mm)
• 6320 2RS (100×215×47 mm)

Sąsiednie rozmiary

• 61918 2RS (90×125×18 mm)
• 61919 2RS (95×130×18 mm)
