Łożysko 684 2Z (4×9×4 mm), kulkowe zwykłe, z blaszkami ochronnymi

d4 mm
D9 mm
B4 mm
Uszczelnienie2Z

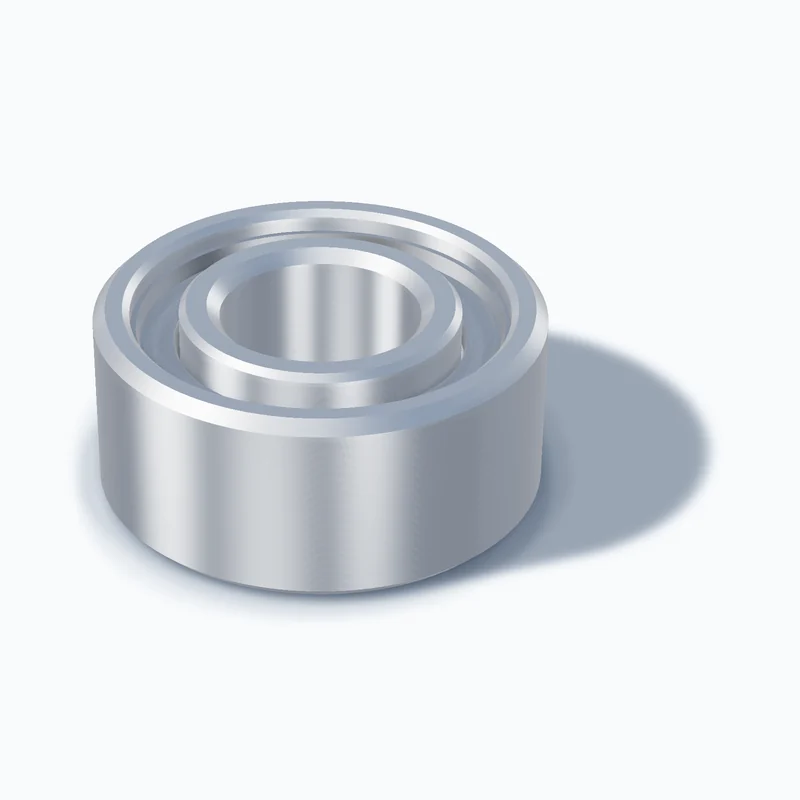

Ilustracja poglądowa: Łożysko 684 2Z, 4×9×4 mm, wygenerowana z wymiarów katalogu — Ilustracja poglądowa, nie zdjęcie produktu.

Grupa wymienności 684-2Z: łożysko kulkowe zwykłe jednorzędowe 684 z wymiarami d = 4 mm, D = 9 mm, B = 4 mm i uszczelnieniem „2Z” (z blaszkami ochronnymi). Poniżej wymiary, odpowiedniki producentów i zapisy, które oznaczają to samo łożysko.

Wymiary i dane

Klucz kanoniczny: 684-2Z
Typ: Łożysko kulkowe zwykłe (jednorzędowe)
Średnica otworu d: 4 mm
Średnica zewnętrzna D: 9 mm
Szerokość B: 4 mm (wersja otwarta 684: 2,5 mm)
Uszczelnienie: z blaszkami ochronnymi (2Z)
Seria: Miniaturowe 68x
Wersja otwarta: 684

Metalowe blaszki z obu stron osłaniają łożysko przed większymi zanieczyszczeniami i zatrzymują smar. Nie dotykają pierścienia wewnętrznego, więc tarcie jest mniejsze niż w wersji z uszczelnieniami stykowymi, ale drobny pył i wilgoć nie są odcięte tak skutecznie.

Odpowiedniki producentów dla 684 2Z

Odpowiedniki łożyska 684-2Z
Producent	Oznaczenie	Pewność	Uwagi
SKF	628/4-2Z	średnia (0,60)	SKF oznacza krytą wersję 684 jako 628/4, szerokość wersji krytej SKF może się różnić (sprawdź)
FAG	684-2Z	wysoka (0,90)
NSK	684ZZ	wysoka (0,95)
NTN	684ZZ	wysoka (0,95)
KOYO	684ZZ	wysoka (0,90)
NACHI	684ZZE	wysoka (0,85)
ZVL	684-2Z	średnia (0,60)	łożyska miniaturowe, dostępność u producenta do sprawdzenia
FŁT	684-2Z	średnia (0,60)	łożyska miniaturowe, dostępność u producenta do sprawdzenia
Oznaczenie ogólne (zamienniki)	684-ZZ	wysoka (0,95)	oznaczenie ogólne (zamienniki / marki budżetowe)

Odpowiedniki to wzorce oznaczeń zbudowane z reguł: wymiary są zgodne z definicji, ale konstrukcja wewnętrzna, klatka, nośność i dostępność u producenta mogą się różnić. Zawsze potwierdzaj oznaczenie u dostawcy.

Zapisy uszczelnienia, które oznaczają to samo

Różni producenci zapisują „2Z” inaczej. Wszystkie poniższe zapisy prowadzą na tę stronę (np. 628/4-2Z).

Zapisy uszczelnienia 2Z u producentów
Zapis	Stosowany przez
2Z	SKF, Oznaczenie ogólne (zamienniki), FAG, ZVL, FŁT
ZZ	Oznaczenie ogólne (zamienniki), NSK, NTN, KOYO, NACHI, FŁT, KJ, SNR
ZZE	NACHI
2ZR	FAG

Warianty łożyska 684

684: Łożysko otwarte, bez uszczelnień: wymaga osłony w obudowie i smarowania przez użytkownika.
684 2RS: uszczelnione obustronnie.
2RZ: uszczelnienia bezstykowe (np. SKF RZ/2RZ, NSK VV, NTN LLB) dają mniejsze tarcie niż 2RS.
2RSL: uszczelnienia niskotarciowe (np. SKF RSL, NTN LLH) mają tarcie pośrednie między 2RS a 2RZ.
Wersje jednostronne (RS, Z): uszczelnienie lub blaszka tylko z jednej strony.
C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny. Wersja 684-2Z/C3 ma te same wymiary i ten sam klucz grupy z dopiskiem luzu.
N / NR: rowek (N) lub rowek z pierścieniem osadczym (NR) na pierścieniu zewnętrznym.

Różnice uszczelnień opisujemy w poradniku 2RS, 2Z, 2RZ i 2RSL.

Oferta: klasy marek

Ceny i dostępność pojawią się w kolejnym etapie.

Ekonomiczne
KJ, TCT, PROM, CX, THM, CRAFT, EVQ, MTM
marki budżetowe i łożyska bez marki, najniższy segment cenowy
wkrótce
Standard
FŁT, PBF, ZVL, ZKL, KINEX, NKE, URB, ISB
marki średniej półki, m.in. polscy i środkowoeuropejscy producenci
wkrótce
Premium
SKF, FAG, NSK, NTN, KOYO, NACHI, TIMKEN, NMB
marki globalnych producentów łożysk
wkrótce

Klasa wskazuje segment cenowy marki, a nie gwarancję parametrów. Wybór zależy od obciążenia, prędkości, temperatury i wymaganej trwałości.

Ten sam otwór d = 4 mm

Sąsiednie rozmiary

Najczęstsze pytania

Czy 628/4-2Z (SKF) zastąpię łożyskiem 684 2Z?

628/4-2Z to zapis SKF dla tej samej klasy uszczelnienia i tych samych wymiarów (4×9×4 mm). Wymiary i klasa uszczelnienia są zgodne z definicji, ale konstrukcja wewnętrzna, klatka i nośność mogą się różnić między producentami, dlatego potwierdź oznaczenie u dostawcy.

Czym różni się 684 2RS od 684 2Z?

2RS to gumowe uszczelnienia stykowe: lepsza ochrona przed pyłem i wilgocią, ale większy opór tarcia. 2Z to metalowe blaszki niestykowe: mniejsze tarcie, słabsza ochrona przed drobnym pyłem i wilgocią. Wymiary obu wersji są takie same.

Co oznacza C3 przy łożysku 684?

C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny.
