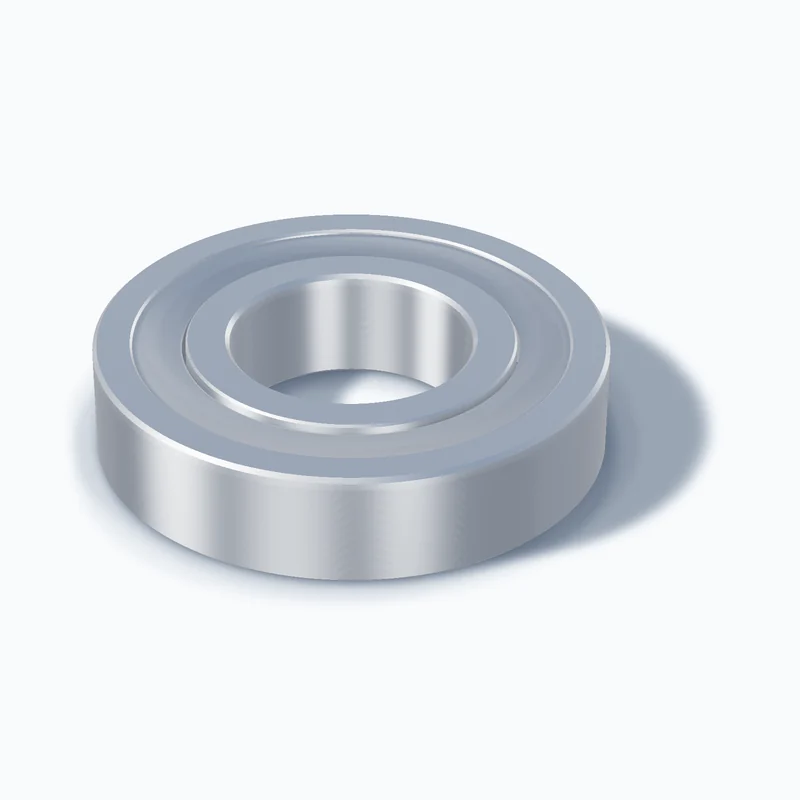

Łożysko 6317 2Z (85×180×41 mm), kulkowe zwykłe, z blaszkami ochronnymi

Wymiary i dane

Klucz kanoniczny

6317-2Z

Typ

Łożysko kulkowe zwykłe (jednorzędowe)

Średnica otworu d

85 mm

Średnica zewnętrzna D

180 mm

Szerokość B

41 mm

Uszczelnienie

z blaszkami ochronnymi (2Z)

Seria

Seria 63

Wersja otwarta

6317

Metalowe blaszki z obu stron osłaniają łożysko przed większymi zanieczyszczeniami i zatrzymują smar. Nie dotykają pierścienia wewnętrznego, więc tarcie jest mniejsze niż w wersji z uszczelnieniami stykowymi, ale drobny pył i wilgoć nie są odcięte tak skutecznie.

Odpowiedniki producentów dla 6317 2Z

Odpowiedniki to wzorce oznaczeń zbudowane z reguł: wymiary są zgodne z definicji, ale konstrukcja wewnętrzna, klatka, nośność i dostępność u producenta mogą się różnić. Zawsze potwierdzaj oznaczenie u dostawcy.

Zapisy uszczelnienia, które oznaczają to samo

Różni producenci zapisują „2Z” inaczej. Wszystkie poniższe zapisy prowadzą na tę stronę (np. 6317-2Z).

Warianty łożyska 6317

• 6317: Łożysko otwarte, bez uszczelnień: wymaga osłony w obudowie i smarowania przez użytkownika.
• 6317 2RS: uszczelnione obustronnie.
• 2RZ: uszczelnienia bezstykowe (np. SKF RZ/2RZ, NSK VV, NTN LLB) dają mniejsze tarcie niż 2RS.
• 2RSL: uszczelnienia niskotarciowe (np. SKF RSL, NTN LLH) mają tarcie pośrednie między 2RS a 2RZ.
• Wersje jednostronne (RS, Z): uszczelnienie lub blaszka tylko z jednej strony.
• C3: luz promieniowy większy od normalnego (CN), stosowany m.in. przy nagrzewaniu pierścieni i wciskowych pasowaniach; dobór zawsze wg wymagań maszyny. Wersja 6317-2Z/C3 ma te same wymiary i ten sam klucz grupy z dopiskiem luzu.
• N / NR: rowek (N) lub rowek z pierścieniem osadczym (NR) na pierścieniu zewnętrznym.

Różnice uszczelnień opisujemy w poradniku 2RS, 2Z, 2RZ i 2RSL.

Oferta: klasy marek

Ceny i dostępność pojawią się w kolejnym etapie.

• Ekonomiczne

  KJ, TCT, PROM, CX, THM, CRAFT, EVQ, MTM

  marki budżetowe i łożyska bez marki, najniższy segment cenowy

  wkrótce

• Standard

  FŁT, PBF, ZVL, ZKL, KINEX, NKE, URB, ISB

  marki średniej półki, m.in. polscy i środkowoeuropejscy producenci

  wkrótce

• Premium

  SKF, FAG, NSK, NTN, KOYO, NACHI, TIMKEN, NMB

  marki globalnych producentów łożysk

  wkrótce

Klasa wskazuje segment cenowy marki, a nie gwarancję parametrów. Wybór zależy od obciążenia, prędkości, temperatury i wymaganej trwałości.

Ten sam otwór d = 85 mm

• 61817 2Z (85×110×13 mm)
• 61917 2Z (85×120×18 mm)
• 16017 2Z (85×130×14 mm)
• 6017 2Z (85×130×22 mm)
• 6217 2Z (85×150×28 mm)

Sąsiednie rozmiary

• 6315 2Z (75×160×37 mm)
• 6316 2Z (80×170×39 mm)
• 6318 2Z (90×190×43 mm)
• 6319 2Z (95×200×45 mm)

Inne typy łożysk o wymiarach 85×180×41 mm

Te same wymiary mają też: 7317, 1317, NU317, NJ317, NUP317, N317, 21317. Zobacz porównanie typów łożysk 85×180×41 mm.
